Frage

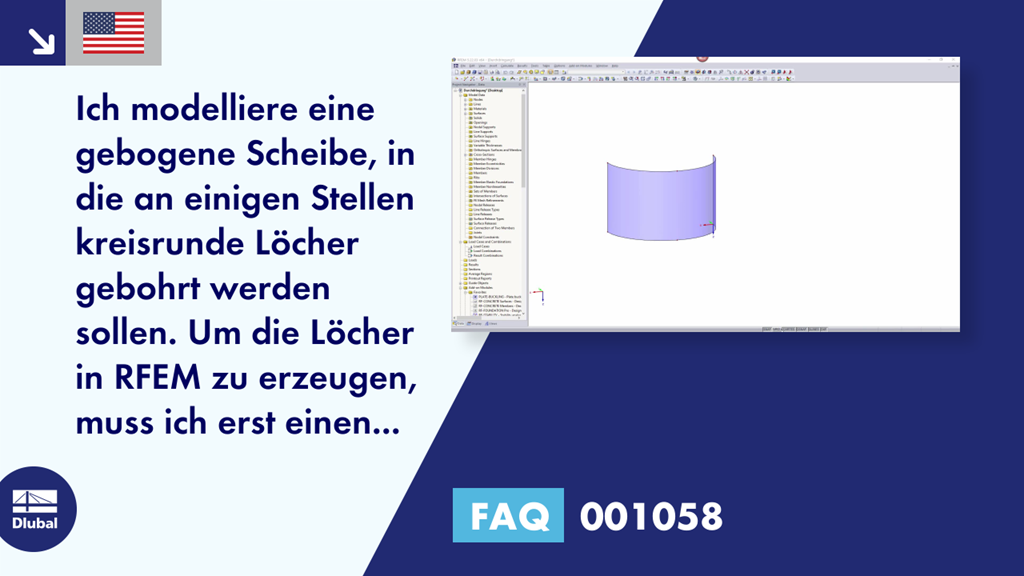

Ich modelliere eine gebogene Scheibe, in die an einigen Stellen kreisrunde Löcher gebohrt werden sollen. Um die Löcher in RFEM zu erzeugen, muss ich erst einen Kreis in die Scheibenebene zeichnen, um damit dann eine Öffnung erzeugen zu können. Wie zeichne ich einen Kreis in eine gebogene Fläche?

Antwort

Um Öffnungen oder Aussparungen in Flächen definieren zu können, benötigt man die Randlinien der Öffnung. Bei ebenen Flächen können diese problemlos erzeugt werden.

Bei gekrümmten Flächen ist dies jedoch nicht so einfach möglich, sodass man sich hier der Durchdringungen bedienen kann. Hierzu müssen Sie zunächst ein Objekt erzeugen, das die Fläche an der gewünschten Stelle der Öffnung durchdringt. In diesem Fall ist es ein Rohr.

Anschließend selektieren Sie gleichzeitig die Flächen und wählen dann aus dem Kontextmenü den Befehl "Durchdringung erzeugen". Dadurch werden die Durchdringungskurven erstellt.

Sie können über das Menü "Komponente bearbeiten" das Register "Komponente" aufrufen und dort die erzeugten Flächenteile aktivieren oder deaktivieren. Damit die Öffnung entsteht, entfernen Sie alle Haken von den aktiven Komponenten, die nicht benötigt werden.
