[EN] FAQ 001058 | Potřebuji vymodelovat zakřivený stěnový prvek s několika vyvrtanými kruhovými otvory v ...

Dotaz:

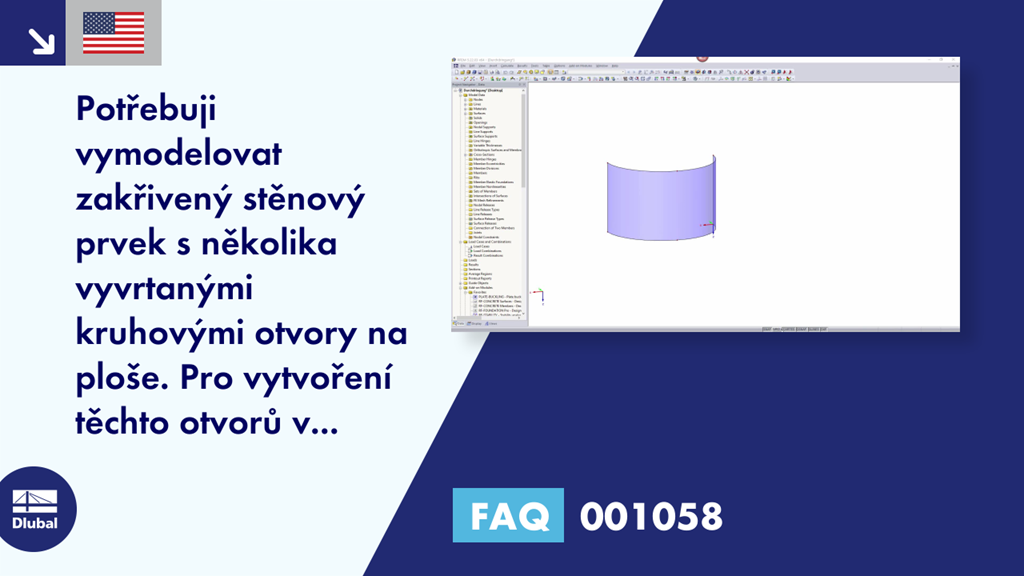

Potřebuji vymodelovat zakřivený stěnový prvek s několika vyvrtanými kruhovými otvory na ploše. Pro vytvoření těchto otvorů v programu RFEM bych normálně nakreslil kruh ve stěnovém prvku pro vytvoření otvoru. Jak ale mohu nakreslit kruh na zakřivené ploše?

Odpověď:
Pro zadání otvorů a výřezů ve stěnách je třeba definovat hraniční linie otvoru. To je snadné u rovinných ploch.

U zakřivených ploch to není tak jednoduché, protože lze spravovat pouze průniky. Nejdříve vytvoříme objekt, který pronikne na plochu v požadovaném místě otvoru. V tomto případě se jedná o trubku.

Poté vyberte plochy simultánně a v místní nabídce vyberte možnost "Vytvořit průnik". Tím se vytvoří průsečíkové křivky.

Otevřete záložku "Komponenta" pomocí nabídky "Upravit komponentu", kde můžete zobrazit nebo skrýt vytvořené komponenty plochy. Pro vytvoření otvoru je třeba zrušit zaškrtnutí příslušných aktivních komponent.
