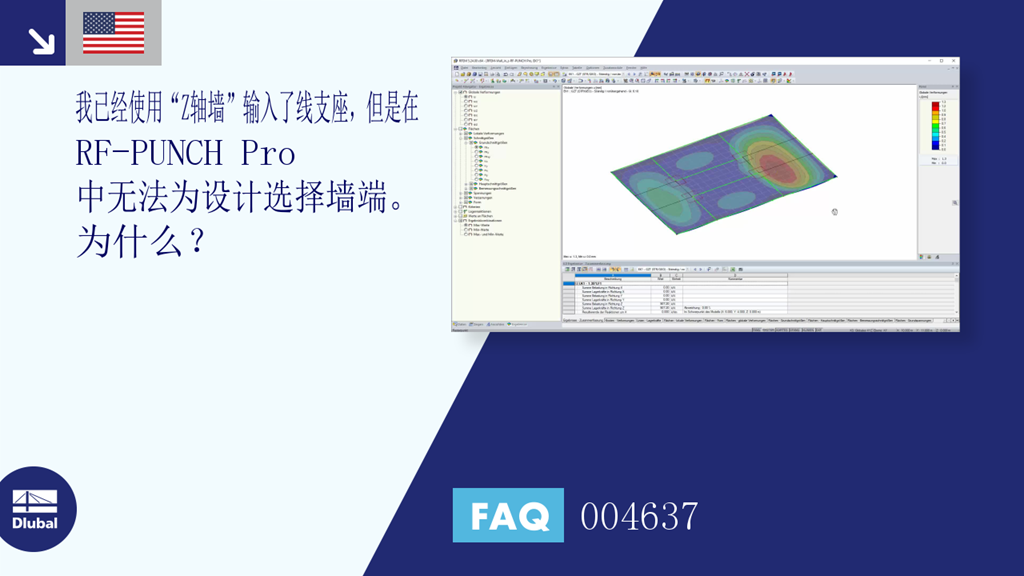

常见问题解答 004637 | 我输入了一个线支座，设置为“Z 轴方向墙”，但是...

在 RF-PUNCH Pro 中可以在点状冲切点处设置柱帽，这样可以增加钢筋混凝土楼板的抗剪承载力。 在接下来的文章中，我们将分别介绍加柱帽与不加柱帽的抗冲切试验。

Mit RF-STANZ Pro können die Durchstanznachweise an punktförmigen Lasteinleitungsstellen (Stützenanschluss, Knotenlager und Kontenlast) sowie Wandenden und -ecken geführt werden.

使用附加模块 RF-PUNCH Pro 能够按照规范 EN 1992-1-1 [1] 第 6.4 章进行冲切设计。 下面的例子中由程序按照规范 DIN EN 1992-1-1 [2] 进行设计，首先自动排列规划内部和外部的计算截面，接着由用户设定内部计算截面向大家展示其设计。

在{%@https://www.dlubal.com/zh/products/add-ons-for-rfem-6-and-rstab-9/design/reinforced-concrete-design/concrete-design- members-and-surfaces通过模块]]可以根据欧洲规范 EN 1992-1-2 对柱（章节 5.3.2）和梁（章节 5.6）进行简化的抗火设计。

在简化的抗火验算时可以使用以下设计验算：

• 列: 根据表 5.2a 以及计算火灾时间公式 5.7 的矩形和圆形截面的最小截面尺寸
• 梁： 最小尺寸和间距按照表 5.5 和 5.6

确定抗火验算的内力有两种方法。

• 1 在这种情况下，偶然设计状况的内力直接包括在设计中。
• 2 常温时的内力乘以系数 Eta,fi (ηfi) 后进行折减，然后用于抗火验算。

此外，可以根据公式 4对轴距进行修正。 5.5.

使用“混凝土设计”模块，您可以根据欧洲规范 EN 1992-1-1 中章节 6.8 对杆件和面进行疲劳验算。

在设计配置中可以选择两种疲劳设计方法或设计水平：

• 设计等级 1： 根据 1953 年的简化规范转到 6.8.6 和 6.8.7(2)： 根据 EN 1992-1-1 中的章节 6.8.6 (2) 和 EN 1990 中的公式，对于频遇作用组合，采用简化准则。平面荷载 (6.15b) 修改为考虑正常使用极限状态的交通荷载。 按照 6.8.6 验算钢筋的最大应力范围。 混凝土压应力按照 6.8.7(2) 的规定，通过容许应力的上限和下限来确定。
• 分析水平 2： 等效损伤应力设计 acc.照 6.8.5 和 6.8.7(1) (简化疲劳验算)： 疲劳组合的设计按照欧洲规范 EN 1992-1-1 中章节 6.8.3 中的等效损伤应力范围进行计算。以及具体定义的循环作用_Qfat ，

在混凝土设计模块中，可以按照欧洲规范 EC 8 对钢筋混凝土杆件进行抗震设计。 其中包括以下功能：

• 抗震设计配置
• 延性等级 DCL、DCM、DCH 的区别
• 从动力分析传递行为系数的选项
• 检查性能系数的限值
• 能力设计 "强柱-弱梁"
• 弯曲延性系数的详细说明和特殊规则
• 局部延性的细化和特殊规则
