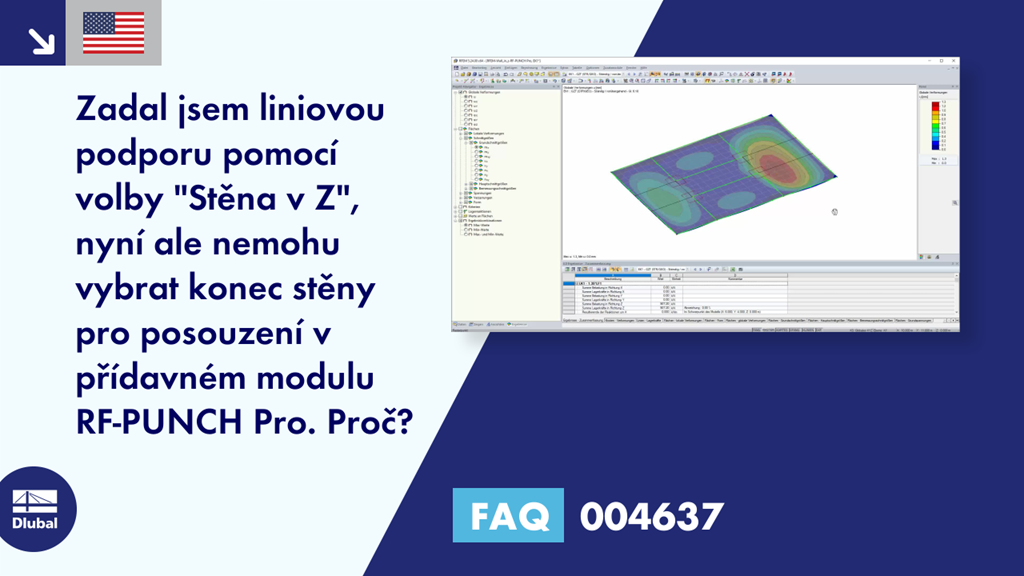

FAQ 004637 | Zadal jsem liniovou podporu pomocí "Stěna v Z", ale nemohu vybrat konec stěny pro ...

Dotaz:
Zadal jsem liniovou podporu pomocí volby "Stěna v Z", nyní ale nemohu vybrat konec stěny pro posouzení v přídavném modulu RF-PUNCH Pro. Čím to je?

Odpověď:
Zkontrolujte prosím, zda se v modelu při zadávání šířky t volby "Stěna v Z" nevyskytuje žádná chyba v jednotkách. Zadání na tomto místě v programu musí být v "mm".

Pokud zadáte šířku t v cm místo v mm, RF-PUNCH Pro nerozpozná konec resp. roh stěny.

Jakmile bylo zadání opraveno, je možné uzel znovu vybrat pro posouzení v přídavném modulu RF-PUNCH Pro.
