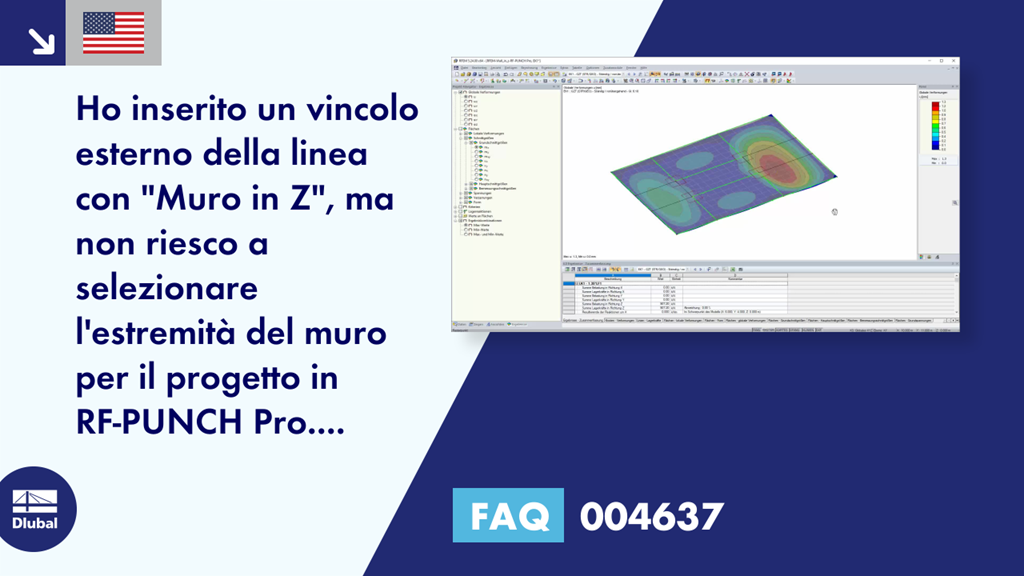

FAQ 004637 | Ho inserito un vincolo esterno della linea con "Muro in Z", ma non riesco a selezionare l'estremità del muro per ...

Per un'analisi con spettro di risposta dei modelli di edifici, è possibile visualizzare i coefficienti di sensibilità per le direzioni orizzontali per piano.

Queste cifre chiave consentono di interpretare la sensibilità agli effetti di stabilità.

Il coefficiente di rilevanza modale (MRF) può aiutarti a valutare in che misura elementi specifici partecipano a una forma modale specifica. Il calcolo si basa sull'energia di deformazione elastica relativa di ogni singola asta.

L'MRF può essere utilizzato per distinguere le forme modali locali e le globali. Se più aste singole mostrano un MRF significativo (ad esempio, > 20%), l'instabilità dell'intera struttura o di una sottostruttura è molto probabile. D'altra parte, se la somma di tutti gli MRF per un modo proprio di vibrare è intorno al 100%, ci si può aspettare un fenomeno di stabilità locale (ad esempio, instabilità di una singola barra).

Inoltre, l'MRF può essere utilizzato per determinare i carichi critici e le lunghezze di instabilità equivalenti di alcune aste (ad esempio, per la verifica di stabilità). Le forme modali per le quali un'asta specifica ha valori MRF piccoli (ad esempio, < 20%) possono essere trascurate in questo contesto.

L'MRF viene visualizzato per forma modale nella tabella dei risultati in Analisi di stabilità → Risultati per aste → Lunghezze libere d'inflessione e carichi critici.

È possibile utilizzare il componente "Taglio piastra" per tagliare le piastre (ad esempio, fazzoletti, piastre d'anima e così via). Sono disponibili vari metodi di taglio:

• Piano: Il taglio viene eseguito sulla superficie più vicina alla piastra di riferimento.
• Superficie: Vengono tagliate solo le parti di intersezione delle piastre.
• Box di contorno: La dimensione più esterna costituita da larghezza e altezza viene ritagliata dalla piastra come un rettangolo.
• Inviluppo convesso: L'inviluppo esterno della sezione trasversale viene utilizzato per il taglio della piastra. Se ci sono raccordi nei nodi d'angolo della sezione trasversale, il taglio viene adattato ad essi.
