问题：

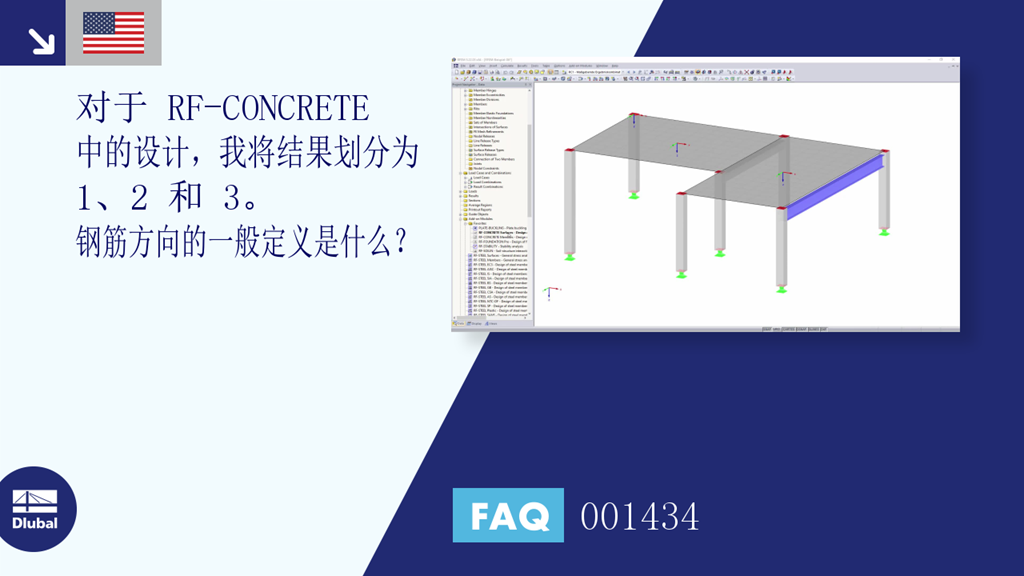

对于 RF‑CONCRETE 中的设计，我将结果划分为 1、2 和 3。 钢筋方向的一般定义是什么？
答案：
在 RFEM 中钢筋的位置是这样定义的：
1.) 方向 1、2 和 3
RF‑CONCRETE Surfaces的结果的方向1、2和3是配筋方向。 方向 1 和 2 对应于局部坐标系 x 和 y 的方向。 方向 1 对应于局部 x 轴，方向 2 对应于局部 y 轴（前提是没有定义钢筋的旋转角度）： 对于 phi1 = 0° 和 phi2 = 90°，n1 = x 和 n2 = y。
旋转角度将定义轴 3。
该角度可以在窗口 1.4 中的钢筋布局选项卡中进行设置。
对于内力，符号 1 和 2 是主轴方向。
2.) 钢筋的顶部/底部（全局 Z 轴，底部）
由于 RFEM 也可以计算和设计三维结构，所以对钢筋层的描述必须定向到局部面轴系。
顶部是指在面的与局部 z 轴正方向相反的一侧。 因此，+ z 方向上的底部位置由局部坐标系定义。 为了更好地与全局坐标系（X、Y、Z）区分，使用小写字母表示。
x 轴和 y 轴位于面上，z 轴垂直于面。 可以按如下方式显示局部坐标系：
- 激活屏幕左侧的显示导航器（可以将所有显示属性设置为树形结构）
打开“模型” → “面”选项卡，勾选“面轴系 x, y, z”选项。
