Domanda:

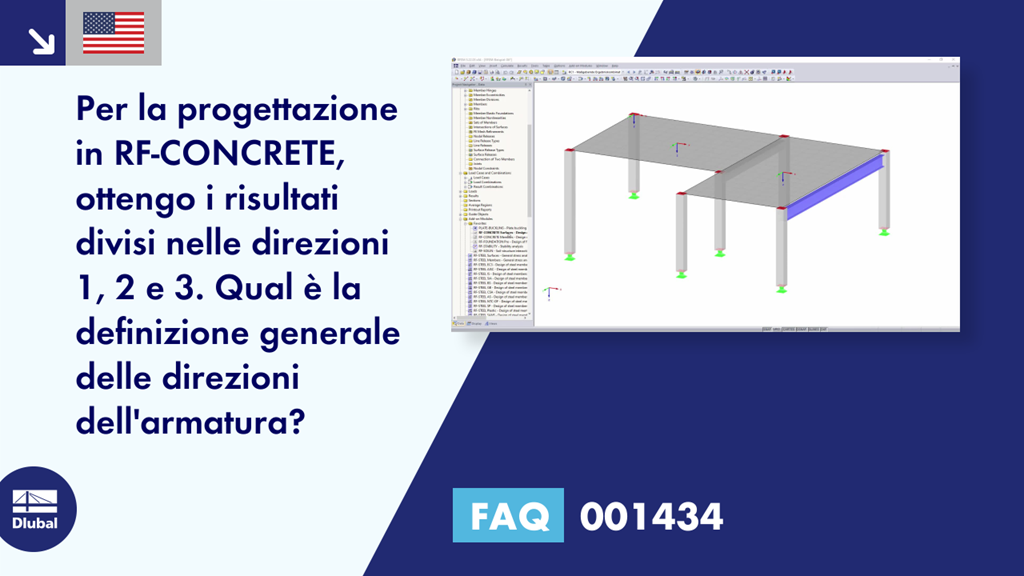

Per la progettazione in RF‑CONCRETE, ottengo i risultati divisi nelle direzioni 1, 2 e 3. Qual è la definizione generale delle direzioni dell'armatura?
Risposta:
La posizione dell'armatura è definita in RFEM come segue:
1.) Direzioni 1, 2 e 3
Le direzioni 1, 2 e 3 per i risultati di RF‑CONCRETE Surfaces sono le direzioni dell'armatura. Le direzioni 1 e 2 corrispondono alle direzioni degli assi locali x e y. La direzione 1 corrisponde all'asse x locale, la direzione 2 all'asse y locale (a condizione che non sia stato definito alcun angolo di rotazione per l'armatura: n1 = x e n2 = y per phi1 = 0° e phi2 = 90°).
Un angolo di rotazione definirebbe quindi l'asse 3.
È possibile impostare l'angolo nella finestra 1.4 di RF‑ONCRETE Surfaces nella scheda Layout armatura.
Per le forze interne, le designazioni 1 e 2 sono le direzioni degli assi principali.
2.) Sopra/Sotto per l'armatura (asse Z globale, in basso)
Poiché RFEM può anche calcolare e progettare strutture tridimensionali, la descrizione degli strati di armatura deve essere orientata ai sistemi di assi della superficie locali.
Alto significa sul lato della superficie opposto alla direzione dell'asse z locale positiva. Di conseguenza, la posizione inferiore nella direzione +z è definita dal sistema di coordinate locale. Per una migliore differenziazione dal sistema di coordinate globale (X, Y, Z), è identificato con lettere minuscole.
Gli assi x e y giacciono sulla superficie, l'asse z è perpendicolare alla superficie. È possibile visualizzare il sistema di assi locale come segue:
- Attivare il navigatore Visualizza sul lato sinistro dello schermo (è possibile impostare tutte le proprietà di visualizzazione in una struttura ad albero)
Aprire il ramo "Modello" → "Superfici" e attivare la casella di controllo davanti alla voce "Sistemi di assi delle superfici x, y, z".
