在EN 1993-1-1中引入了“一般方法”作为稳定性验算的设计格式,该方法可以用于任何边界条件和任意高度的平面结构体系。 验算可以验算在主承载平面上的荷载并且同时进行压缩。 弯扭屈曲和挠曲屈曲的稳定性验算从主支承平面开始,即以结构构件的弱轴为基础。 因此经常出现的问题是,在这种情况下如何在主承载平面上设计弯曲屈曲屈曲?

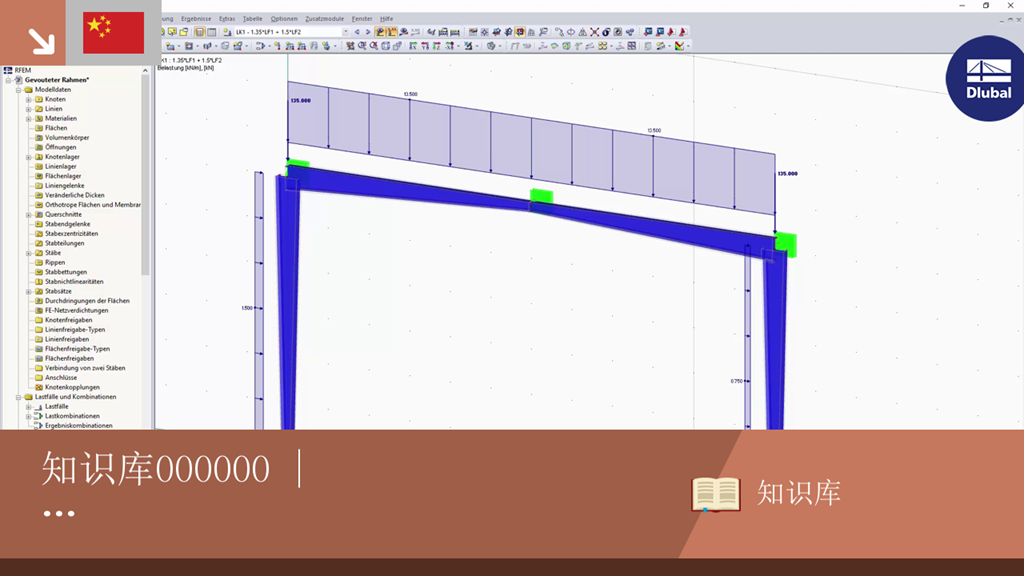

知识库000000 | 一般稳定性分析的一般方法按照欧洲规范EN 1993-1-1和屈曲分析
链接
您有什么问题想问的吗?
In der EN 1993-1-1 wurde mit dem Allgemeinen Verfahren ein Nachweisformat für Stabilitätsnachweise eingeführt, welches sich für ebene Systeme mit beliebigen Randbedingungen und veränderlicher Bauhöhe anwenden lässt. Die Nachweise können für eine Belastung in der Haupttragebene und gleichzeitiger Druckbeanspruchung geführt werden. Dabei werden die Stabilitätsfälle Biegedrillknicken und Biegeknicken aus der Haupttragebene heraus, also um die schwache Bauteilachse, nachgewiesen. Häufig stellt sich daher die Frage, wie in diesem Zusammenhang Biegeknicken in der Haupttragebene nachgewiesen werden kann.
本文介绍了按照欧洲规范 EN 1993-1-1 在附加模块 RF-/STEEL EC3 中设计一个同时受弯和受压的简支梁。 Da der Träger als gevouteter Querschnitt ausgeführt ist und es sich damit nicht um ein gleichförmiges Bauteil handelt, ist der Nachweis entweder nach dem Allgemeinen Verfahren nach Abs. 6.3.4 EN 1993-1-1 zu führen oder mittels Theorie II. Ordnung. Beide Möglichkeiten sollen untersucht und verglichen werden, wobei für die Berechnung nach Theorie II. Ordnung ein zusätzliches Nachweisformat mittels Teilschnittgrößenverfahren zur Verfügung steht. Daraus gliedert sich die Bemessung in drei Schritte:Nachweis nach Abs. 6.3.4 EN 1993-1-1 (Allgemeines Verfahren)Nachweis nach Theorie II. Ordnung, elastisch (Wölbkrafttorsionsanalyse)Nachweis nach Theorie II. Ordnung, plastisch (Wölbkrafttorsionsanalyse und Teilschnittgrößenverfahren)
下面的结构在 [1] “欧洲规范 3 的评论”中如例 IV.10 所述。 Für die Stütze mit linear veränderlichem Querschnitt ist der Nachweis ausreichender Tragsicherheit (Querschnitts- und Stabilitätsnachweis) zu erbringen. Aufgrund des ungleichförmigen Bauteils muss der Nachweis der Stabilität (aus der Haupttragebene) mit dem Verfahren nach Abschnitt 6.3.4 oder alternativ nach Theorie II. Ordnung geführt werden.
Für den Stabilitätsnachweis von Stäben und Stabsätzen mit gleichförmigem Querschnitt kann das Ersatzstabverfahren nach EN 1993-1-1, 6.3.1 bis 6.3.3 genutzt werden. Sobald allerdings ein gevouteter Querschnitt vorhanden ist, so ist dieses Verfahren nicht mehr oder nur eingeschränkt anwendbar. Das Zusatzmodul RF-/STAHL EC3 kann derartige Fälle automatisch erkennen und auf das Allgemeine Verfahren umschalten.
导入对话框"考虑受力分析"显示的有限元应力分析法 (FSM) als 3D-Grafiken lassen的考虑。
- 可以设计五种抗震结构体系 (SFRS),即特殊弯矩坐标系(SMF)、中间弯矩坐标系(IMF)、普通弯矩坐标系(OMF)、普通弯矩坐标系(OCBF)和特殊弯矩坐标系(SCBF) )
- 腹板和翼缘宽厚比的延性验算
- 计算梁的稳定性支撑所需的强度和刚度
- 计算梁的稳定性支撑的最大间距
- 计算梁在铰处所需的支撑强度
- 计算柱子所需强度,可以选择忽略所有弯矩、剪力和扭矩以达到超强极限状态
- 计算柱和支撑的长细比
抗震验算的结果分为两部分: 杆件要求和连接要求。
在“抗震要求”中规定了抗弯和抗剪强度。 它们在'弯矩框架连接(按杆件)'选项卡中列出。 对于有支撑的框架,在“支撑连接”选项卡中列出了连接所需的抗拉强度和连接抗压强度。
用户可以在表格中查看计算过程。 在设计验算详细信息中可以清楚地显示公式和规范引用。
