一般方法和平面屈曲

提示和技巧

欧洲规范3实施了稳定性分析的通用方法。这种方法在RF- / STEEL EC3模块中以非常用户友好的方式提供。由于通用方法仅涵盖弯曲屈曲的平面外和横向扭转屈曲,因此问题是如何进行平面弯曲屈曲的设计。

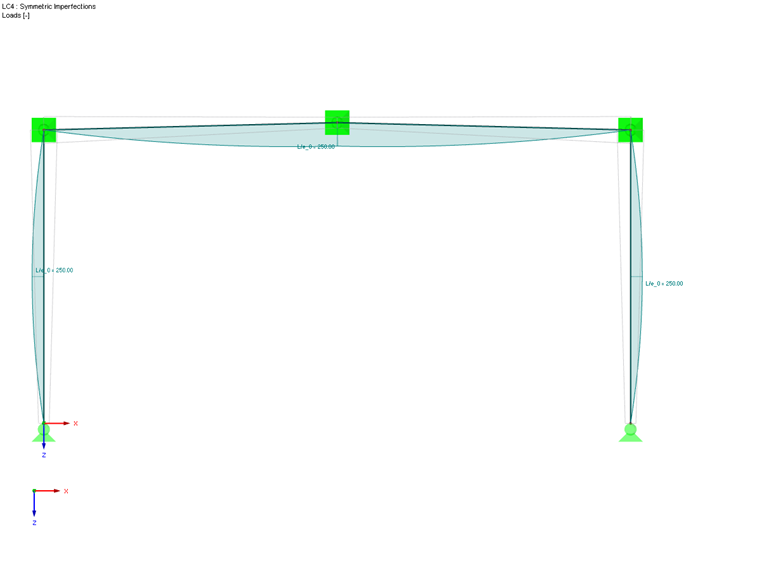

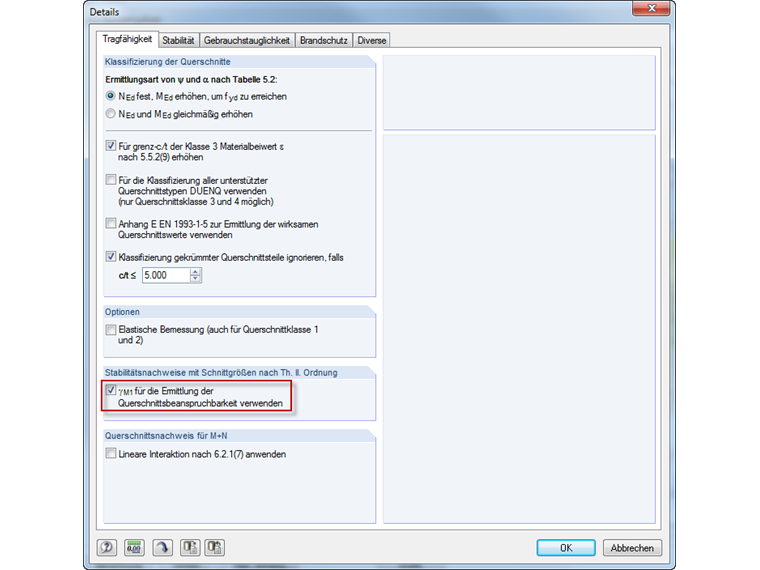

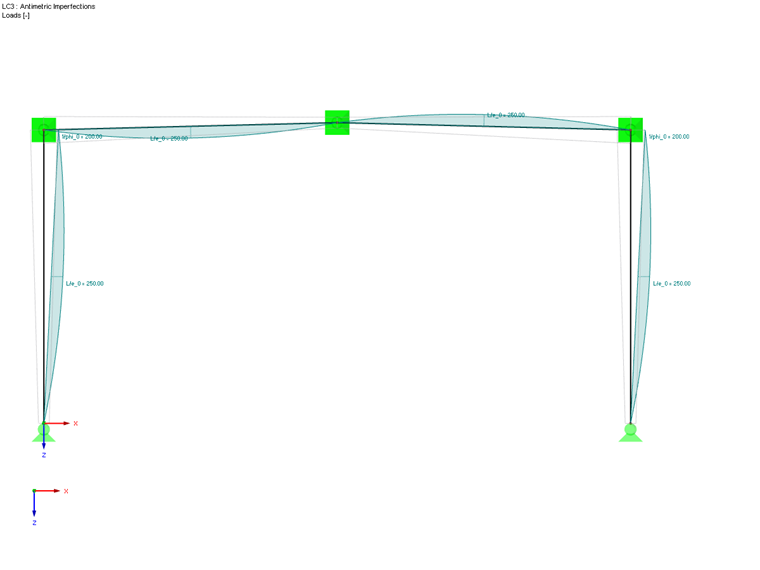

这通常通过根据应用缺陷的二阶分析利用内力计算的横截面设计来完成。由于它是具体为稳定性分析,电阻必须通过部分安全系数通过选择复选框“使用γM1用于确定的横截面电阻”的RF- / STEEL EC3模块中γM1被降低(参见图) 。然后锁定所有其他稳定性分析,因此您需要创建一个新的设计案例,用于弯曲平面外和侧向扭转屈曲。

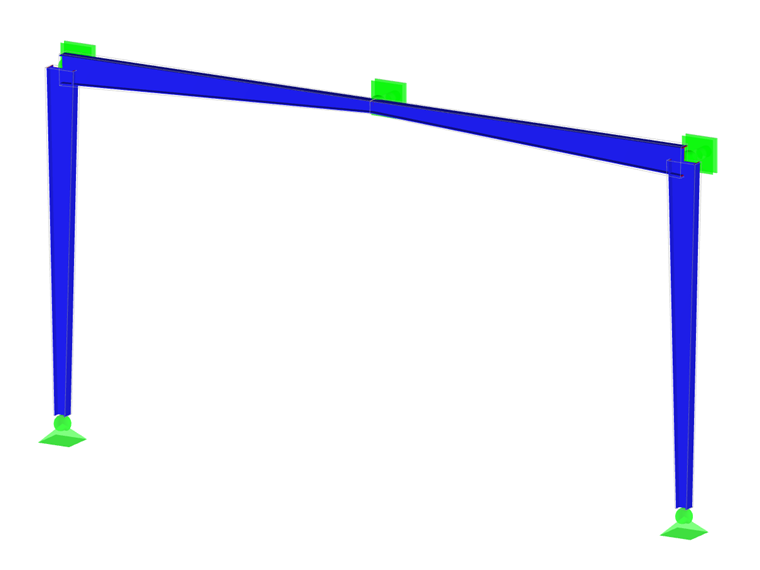

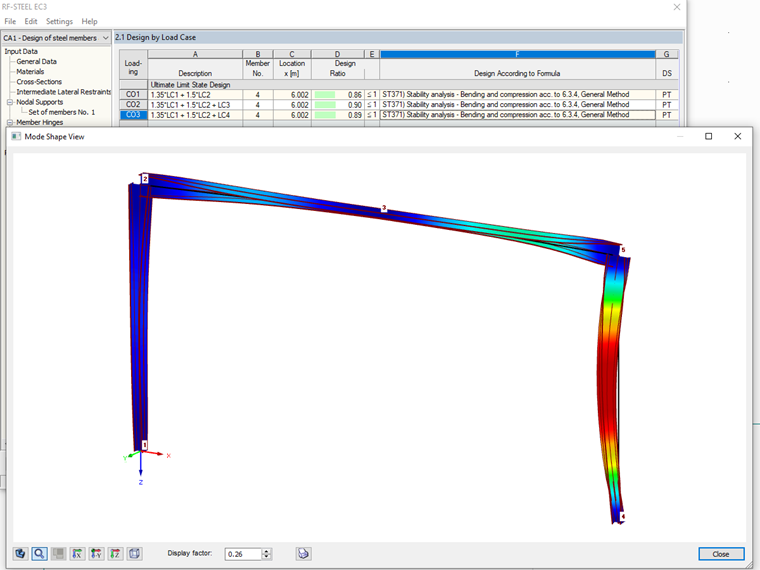

作为替代方案,您可以使用等效成员方法。该方法的优点是,所有三个稳定性组件都包含在一个设计案例中。等效构件方法适用于相当简单的系统,例如铰链柱或具有横向和扭转约束的梁。对于更复杂的系统,例如锥形横截面,您必须手动调整有效长度。虽然通用方法更适合考虑双轴弯曲,但尚未得到官方批准。但是,它已作为RF- / STEEL EC3的选件提供。
