可以使用SHAPE-THIN截面程序创建任何薄壁截面,然后在RFEM或RSTAB中作为杆件截面使用。 SHAPE-THIN可以给出任何截面的所有相关截面值,以便进行应力分析和设计。
您有什么问题想问的吗?
Mit dem Querschnittsprogramm DUENQ können beliebige dünnwandige Querschnitte erstellt und anschließend auch in RFEM oder RSTAB als Stabquerschnitt verwendet werden. Dabei kann DUENQ von beliebigen Querschnitten alle relevanten Querschnittswerte für eine Bemessung und Spannungsanalyse ausgeben.

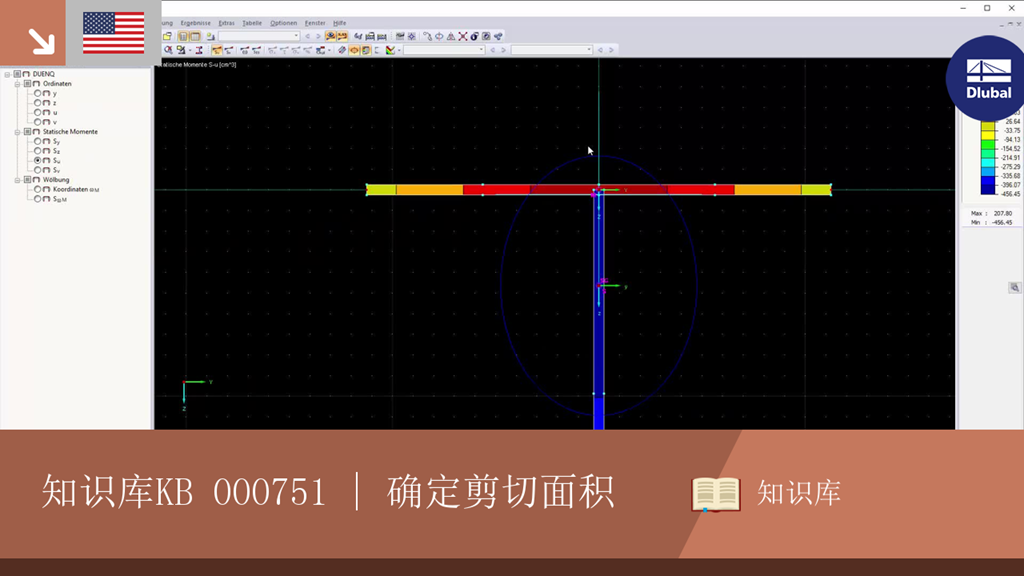

截面设计通常需要使用许多不同的截面属性。 In RFEM und RSTAB sind alle dazu benötigten Werte für normierte Querschnitte in der Querschnittsdatenbank vorhanden und man kann diese zur direkten Bemessung heranziehen. Handelt es sich dagegen um nicht normgerechte Querschnitte, so gibt es mit DUENQ die Möglichkeit, auch diese Querschnitte zu verwenden. Über eine einfache Geometrieeingabe können alle benötigten Querschnittswerte ermittelt werden. In folgendem Beispiel wird die Berechnung der Schubfläche anhand eines konkreten Beispiels durchgeführt.
In RFEM, RSTAB und DUENQ können Formeln benutzt werden, um einen Zahlenwert zu ermitteln.
Die Materialzuteilung für hybride DUENQ-Querschnitte lässt sich in RFEM und RSTAB bequem wählen. Voraussetzung dafür ist, dass den Querschnittselementen in DUENQ unterschiedliches Material zugewiesen wurde.
使用 SHAPE-THIN 可根据 EN 1993-1-3 和 EN 1993-1-5 计算冷弯薄壁型钢截面的有效截面。 可选检查在 EN 1993-1-3 的 5.2 节中规定的截面几何尺寸限制条件。
按照折减宽度的方法考虑板件局部屈曲,并且根据 EN 1993-1-3 第 5.5 节考虑加劲截面加劲肋的可能屈曲(畸变屈曲)。
可以选择迭代计算来优化有效截面。
可以图形方式显示有效截面。
在技术文章"按照 EN 1993-1-3 进行冷弯薄壁 C 型截面设计"中,详细介绍了如何使用 SHAPE-THIN 和 RF-/STEEL Cold-Formed Sections 对冷弯薄壁型钢进行设计。
按照 EN 1993-1-3 进行冷弯薄壁 C 型截面设计 RF-/STEEL Cold-Formed Sections您可以在有限元网格设置中使用“首选独立网格”选项,为彼此独立的对象创建有限元网格。 并且可以为单个对象生成更加详细和精确的有限元网格。
导入对话框"考虑受力分析"显示的有限元应力分析法 (FSM) als 3D-Grafiken lassen的考虑。
在 RFEM 6 和 RSTAB 9 中可以插入“视觉对象”作为辅助对象。 可以导入的文件格式是 3ds、stl 和 obj。
用户可以创建尺寸标注的参照对象。
