Con el programa de secciones SHAPE -THIN, puede crear cualquier sección de pared delgada y usarla en RFEM o RSTAB como una sección de barra. SHAPE-THIN puede proporcionar todos los valores de sección relevantes de cualquier sección transversal para el dimensionamiento y el análisis de tensiones.

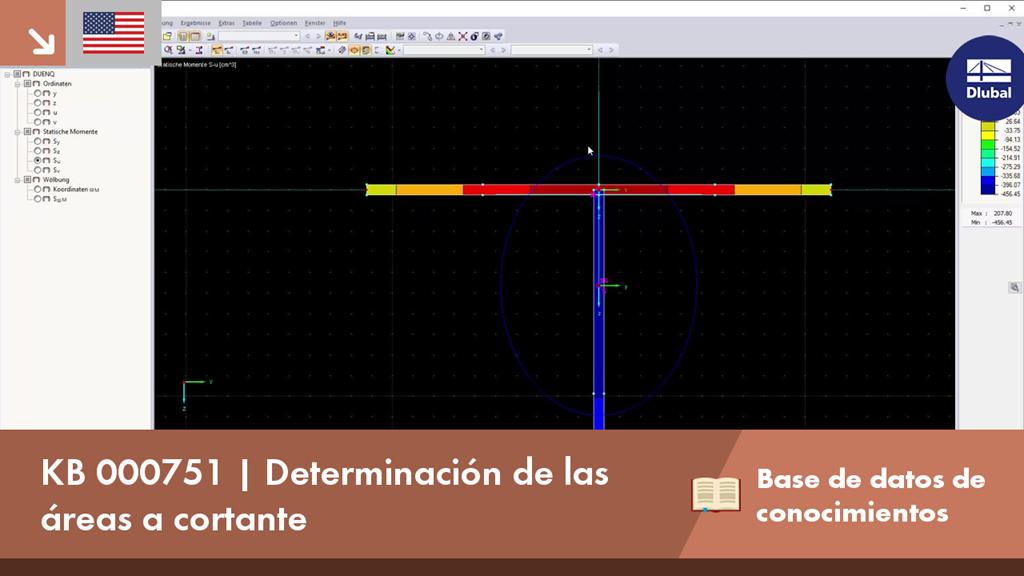

KB 000751 | Determinación de las áreas a cortante
SHAPE-THIN determina las secciones eficaces según EN 1993-1-3 y EN 1993-1-5 para secciones de perfiles conformados en frío. De manera opcional, puede comprobar las condiciones geométricas para ver si es aplicable la norma especificada en EN 1993-1-3, apartado 5.2.
Los efectos del pandeo local de las placas se consideran según el método de anchuras reducidas, y el posible pandeo de los rigidizadores (inestabilidad) se considera para secciones rigidizadas según EN 1993‑1‑3, sección 5.5.
Como opción, puede realizar un cálculo iterativo para optimizar la sección eficaz.
Puede mostrar gráficamente las secciones eficaces.
Lea más sobre el diseño de secciones conformadas en frío con SHAPE-THIN y RF-/STEEL Cold-Formed Sections en este artículo técnico: "Diseño de una sección en C de pared delgada conformada en frío según EN 1993-1-3".
Cálculo de una sección en C de pared delgada conformada en frío según EN 1993-1-3 Más sobre RF-/STEEL Cold-Formed SectionsPuede usar la opción "Malla independiente preferida" en la configuración de la malla de EF para crear una malla de EF para objetos integrados que sea independiente entre sí. Esto le permite generar una malla de EF significativamente más detallada y precisa para objetos individuales que están integrados entre sí.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) as 3D-Grafik ausgeben lassen.
En RFEM 6 y RSTAB 9, tiene la opción de introducir "Objetos visuales" como objetos auxiliares. Puede importar los formatos de archivo 3ds, stl y obj.
Estos objetos le permiten crear una mejor referencia de las dimensiones.
