问题：

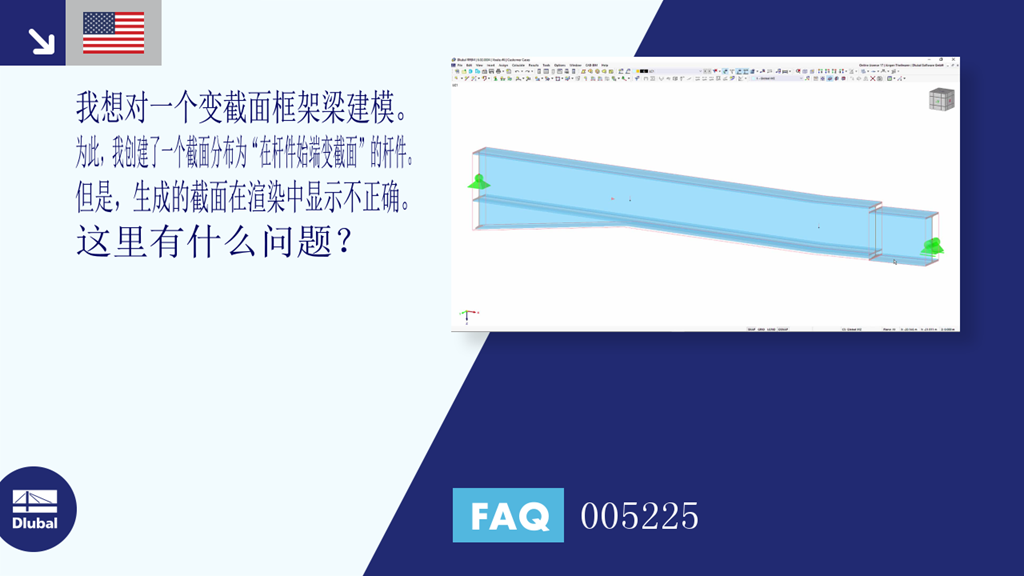

我想对一个变截面框架梁建模。 为此，我创建了一个截面分布为“在杆件始端变截面”的杆件。 但是，生成的截面在渲染中显示不正确。 这里有什么问题？
答案：
如果在变截面杆件的始端和末端有不同类型的截面，并且应力点数量不同，则 RFEM/RSTAB 将用一个截面来绘制后半部分，而另一个截面类型。部分。
此外，必须确保相同编号的受力点相对应。
通常，在 RSECTION 1 中定义的截面不能用于创建变截面。
图像 01 显示了具有不同应力点数目的截面配对的结果。
这也适用于杆件始端为变截面的情况。 所用截面的应力点必须在杆件的整个长度上一致。
在图 02 中，杆件始端的锥度输入正确。
当尝试使用另一个锥度生成到杆件其余部分的截面过渡时，会导致杆件定义不正确。
图片bsp;03 显示了定义截面的选项。 然而，在这种情况下，锥形的耦合截面将延伸到整个杆件的末端。
如果绝对需要杆件其余部分的截面与杆件始端的锥度不同，则必须将杆件进行划分。 通过这种方式，可以将变截面（考虑应力点的布置）显示为截面“线性”分布的杆件，并为杆件的其余部分选择任何其他截面。 如图 04 所示。
