RFEM 6 和 RSTAB 9 中的变截面杆件

重要的问题及解答

  • 常见问题与解答

This article was translated by Google Translator

View original text

我想对一根截面为变截面的框架梁进行建模。 为此,我创建了一个截面分布为“杆件始端变截面”的杆件。 但是,生成的截面在渲染中显示不正确。 这里有什么问题?

回答

如果在楔形杆件的杆件始端和末端有不同的截面类型,并且应力点的数目不同,RFEM/RSTAB 会用一个截面绘制前半部分,用另一个截面绘制下半部分。截面。

此外,必须确保编号相同的应力点彼此相对。

通常,在 RSECTION 1 中定义的截面不能用于创建变截面。

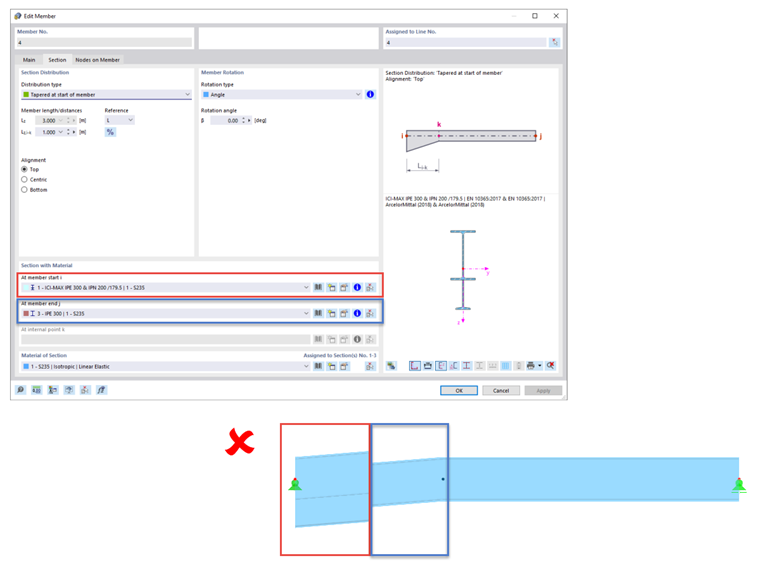

图 01 显示了具有不同数量的应力点的截面配对结果。

这同样适用于在杆件始端变截面的杆件。 所用截面的应力点在整个杆件长度上必须彼此匹配。

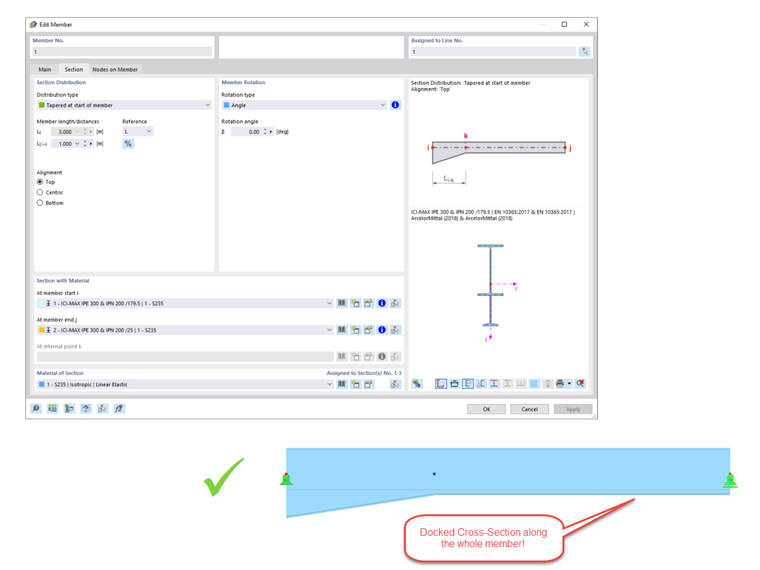

在图 02中,杆件始端的变截面输入正确。

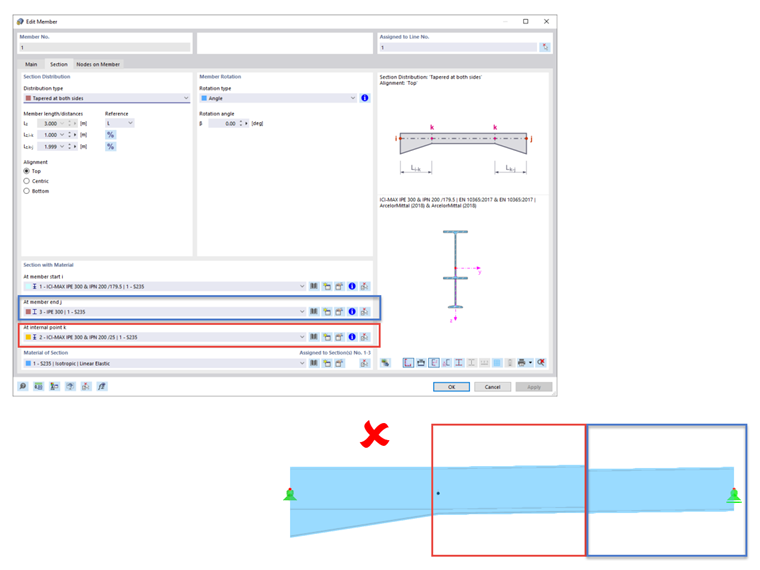

当试图通过使用另一个变截面生成与杆件其余部分的截面过渡时,会导致杆件定义不正确。

图 03 显示了定义截面的选项。 在这种情况下,变截面的耦合截面到达整个杆件的末端。

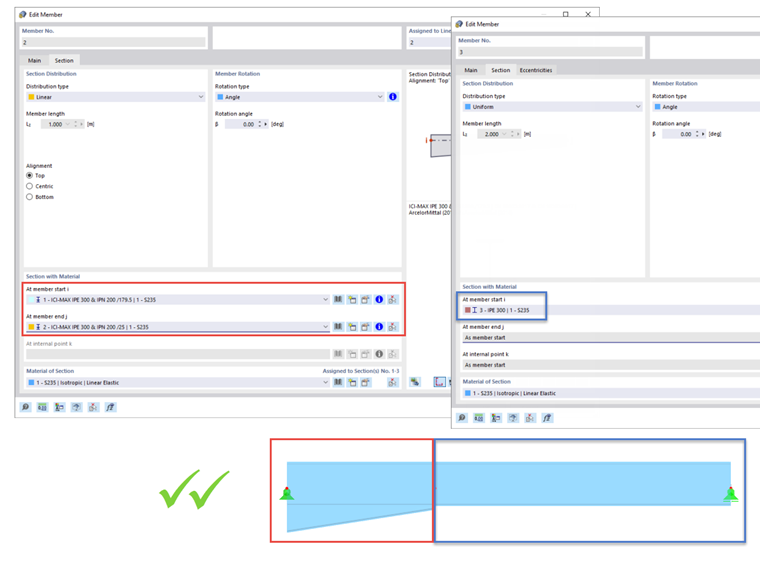

如果绝对需要杆件其余部分的截面与杆件始端的变截面不同,则需要对杆件进行分段。 这样,变截面(考虑应力点的排列)可以作为杆件显示为“线性”截面分布,并为杆件的其余部分选择任何其他截面。 如图 04 所示。

备注

对变截面进行建模最简单的方法是使用焊接截面或参数化截面。 例如,您可以复制高度较小的截面,然后调整第二个截面的高度和/或宽度。

关键词

变截面 变截面杆件 应力点 截面分布 可变截面
