问题

In RF-BETON Stäbe ist auch der Nachweis einer Schubfuge enthalten. Damit der Nachweis geführt wird, muss dieser in Maske 1.6 Register "Schubfuge" aktiviert werden.

Die Stahlbetonbemessung für den Brandfall erfolgt nach dem vereinfachten Verfahren gemäß EN 1992-1-2 Abschnitt 4.2. Dabei wird die im Anhang B.2 beschriebene "Zonenmethode" benutzt: Der Querschnitt wird in eine Anzahl paralleler Zonen gleicher Dicke unterteilt und deren temperaturabhängige Druckfestigkeit ermittelt. Die reduzierte Tragfähigkeit bei Brandeinwirkung wird so durch einen verkleinerten Bauteilquerschnitt mit abgeminderten Festigkeiten abgebildet.

Beim Einsatz von langsam erhärtendem Beton (in der Regel bei dicken Bauteilen) darf die errechnete Mindestbewehrung zur Aufnahmen von Zwangsbeanspruchungen nach EN 1992-1-1, 7.3.2 mit dem Faktor 0,85 abgemindert werden. Bedingung hierfür ist aber, dass der Kennwert für die Festigkeitsentwicklung r = f_cm2 / f_cm28 nicht größer als 0,3 ist. Zusätzlich sind die Rahmenbedingungen der Anwendungsvoraussetzung für diese Bewehrungsverminderung in den Ausführungsunterlagen explizit festzulegen.

• 自动从 RFEM 导入内力
• 承载能力极限状态和正常使用极限状态设计
• 使用 RFEM 的模块扩展 EC2 可以按照 EN 1992-1-1:2004（欧洲规范 2）和以下国家附录对钢筋混凝土杆件进行设计：
  • DIN EN 1992-1-1/NA/A1:2015-12（德国）
  • ÖNORM B 1992-1-1:2018-01（奥地利）
  • NBN EN 1992-1-1 ANB:2010（比利时）
  • BDS EN 1992-1-1:2005/NA:2011（保加利亚）
  • EN 1992-1-1 DK NA:2013（丹麦）
  • NF EN 1992-1-1/NA:2016-03（法国）
  • SFS EN 1992-1-1/NA:2007-10（芬兰）
  • UNI EN 1992-1-1/NA:2007-07（意大利）
  • LVS EN 1992-1-1:2005/NA:2014（拉脱维亚）
  • LST EN 1992-1-1:2005/NA:2011（立陶宛）
  • MS EN 1992-1-1:2010（马来西亚）
  • NEN-EN 1992-1-1+C2:2011/NB:2016（荷兰）
  • NS EN 1992-1 -1:2004-NA:2008（挪威）
  • PN EN 1992-1-1/NA:2010（波兰）
  • NP EN 1992-1-1/NA:2010-02（葡萄牙）
  • SR EN 1992-1-1:2004/NA:2008（罗马尼亚）
  • SS EN 1992-1-1/NA:2008（瑞典）
  • SS EN 1992-1-1/NA:2008-06（新加坡）
  • STN EN 1992-1-1/NA:2008-06（斯洛伐克）
  • SIST EN 1992-1-1:2005/A101:2006（斯洛文尼亚）
  • UNE EN 1992-1-1/NA:2013（西班牙）
  • CSN EN 1992-1-1/NA:2016-05（捷克）
  • BS EN 1992-1-1:2004/NA:2005（英国）
  • TKP EN 1992-1-1:2009（白俄罗斯）
  • CYS EN 1992-1-1:2004/NA:2009（塞浦路斯）
• 除了上面列出的国家附录 (NA) 外，用户还可以自定义国家附录，在自定义附录里可以设置自己的极限值和参数。
• 可根据需要详细设置计算选项
• 快速、清晰的结果输出，便于核查计算步骤
• RFEM 中集成了图形结果输出功能；例如需要的钢筋
• 表格中清楚显示计算结果，并在结构模型中显示结果图形
• 结果完整集成在 RFEM 计算书中

• 承载能力极限状态下自由定义两个或三个钢筋层
• 向量显示内力的主应力方向，可以根据作用调整第三层钢筋的方向
• 避免受压或受剪配筋的设计替代方案
• 面设计作为深梁（膜结构理论）

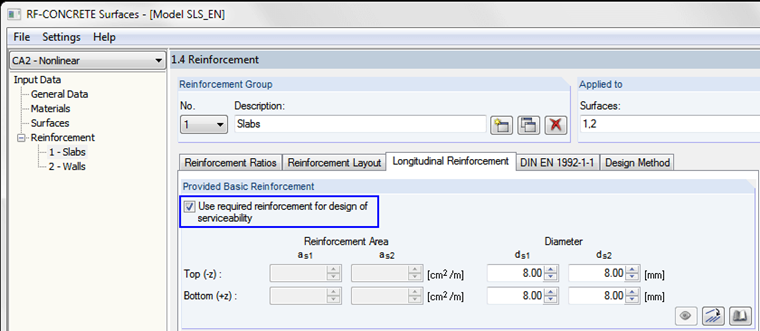

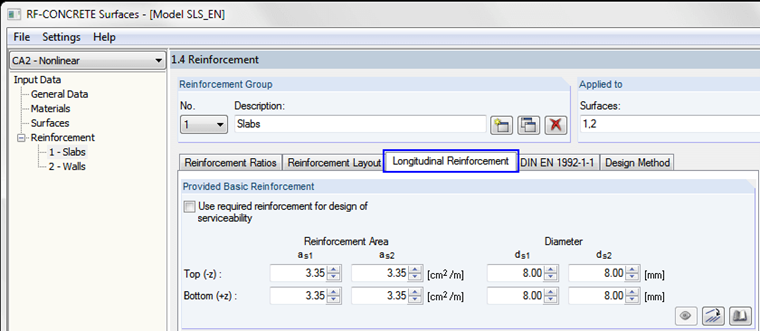

• 可以为上部和下部钢筋定义基本钢筋
• 正常使用极限状态设计的设计配筋值的定义
• 所选栅格的点中的结果输出

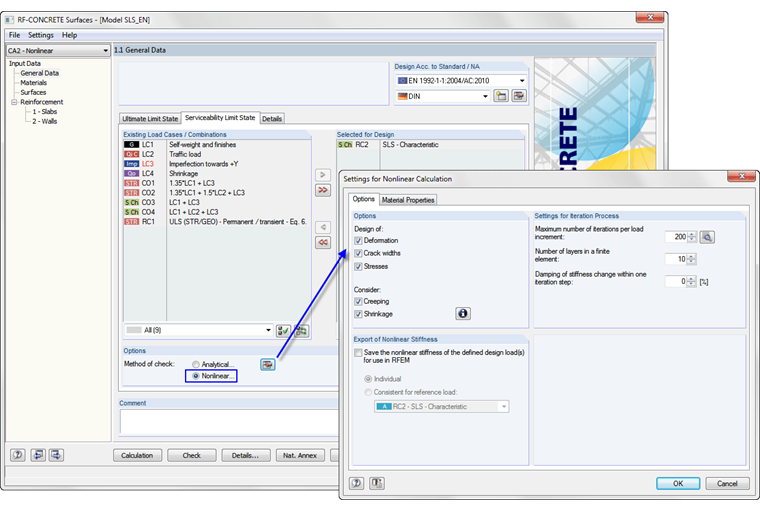

• 选择扩展“非线性模块”。 在 RF-CONCRETE Deflect 中按照规范按照规范折减刚度，或者在 RF-CONCRETE NL 中通过一般非线性计算通过迭代计算刚度折减。
• 柱子边缘弯矩设计
• 详细列出设计失败的原因
• 列出所有设计位置的计算细节，便于配筋计算时的可追踪性
• 将纵向钢筋的等值线导出为 DXF 文件，然后在 CAD 程序中配筋图时使用

• 计算纵向、剪切和抗扭钢筋
• 显示最小配筋和受压配筋
• 计算中性轴高度、混凝土和钢筋的应变
• 截面设计验算杆件的绕两个轴的受弯
• 楔形杆件设计
• 在状态 II 下计算变形示例按照 EN 1992-1-1, 7.4.3
• 考虑受拉刚化效应
• 考虑徐变和收缩
• 详细列出设计失败的原因
• 列出所有设计位置的计算细节，便于配筋计算时的可追踪性
• 截面优化选项
• 三维渲染显示混凝土配筋截面
• 完整的钢结构明细表的输出
• 按照规范 EN 1992-1-2 对矩形和圆形截面进行抗火验算
• 该模块的可选扩展模块 RF-CONCRETE Members 可以对结构框架的承载能力极限状态和正常使用极限状态进行非线性计算。 该扩展模块可以通过非线性计算或对 3D 框架结构进行非线性分析，来计算不稳定结构构件。 更多信息请参阅附加模块 RF-CONCRETE NL 的产品描述。
