Pregunta

Q: ¿Cómo puedo determinar la deformación en el estado fisurado del hormigón utilizando ela) armadura mínima necesaria,b) ¿armadura calculada necesaria?

Ambas opciones en la parte inferior de la pestaña &quot;Servicio&quot; de la ventana 1.1 controlan si las comprobaciones de diseño se realizan según el método analítico o no lineal. a) Para el cálculo del estado límite de servicio no lineal, es necesario especificar la armadura longitudinal existente.b) La opción &quot;Usar la armadura necesaria para el cálculo del comportamiento en servicio&quot; permite realizar el cálculo ELS utilizando la cantidad de armadura determinada para el estado límite último.Puede encontrar más información en el manual de RF-CONCRETE Surfaces.

¿Cómo puedo determinar la deformación en el estado fisurado del hormigón utilizando ela) armadura mínima necesaria,b) ¿armadura calculada necesaria?

Respuesta:

Ambas opciones en la parte inferior de la pestaña "Servicio" de la ventana 1.1 controlan si las comprobaciones de diseño se realizan según el método analítico o no lineal.

Preguntas frecuentes (FAQ)

[ES] FAQ 001483 | ¿Cómo puedo determinar la deformación en el estado fisurado del hormigón utilizando ...

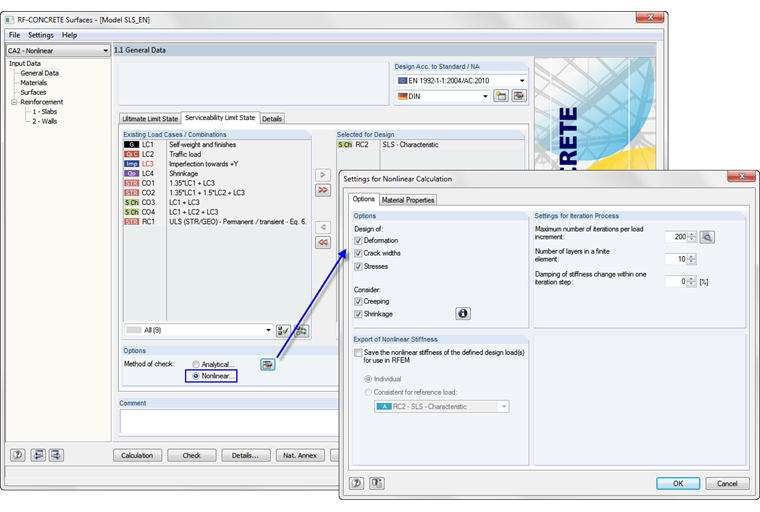

Método de diseño no lineal

a) Para el cálculo del estado límite de servicio no lineal, es necesario especificar la armadura longitudinal existente.

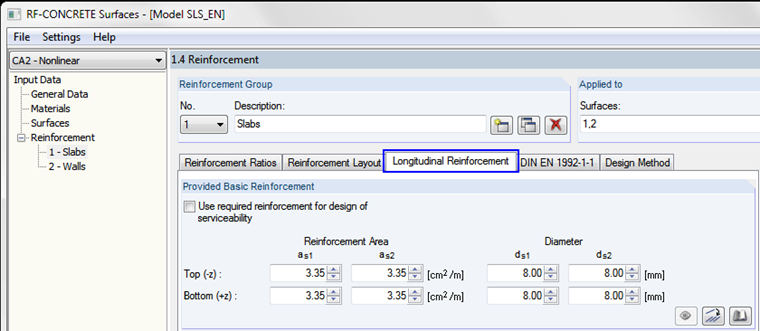

Especificación de la armadura longitudinal

b) La opción "Usar la armadura necesaria para el cálculo del comportamiento en servicio" permite realizar el cálculo ELS utilizando la cantidad de armadura determinada para el estado límite último.

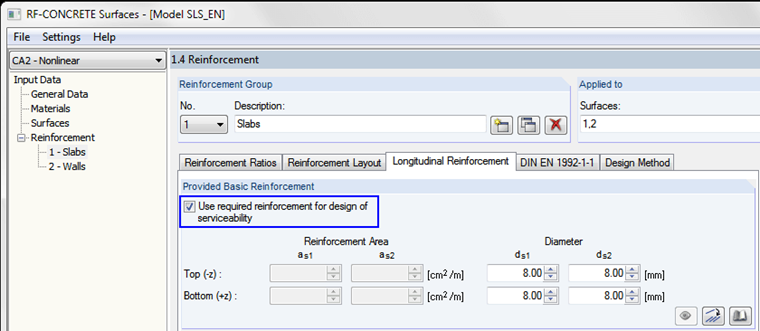

Aplicación de la armadura necesaria

Puede encontrar más información en el manual de RF-CONCRETE Surfaces.
