Pytanie

W jaki sposób mogę określić odkształcenia w zarysowanym stanie betonu za pomocą współczynnikaa) wymagane zbrojenie minimalne,b) wymagane zbrojenie obliczeniowe?

Odpowiedź:

Obie opcje na dole zakładki „Użytkowalność” w oknie 1.1 określają, czy kontrole obliczeń mają być przeprowadzane według metody analitycznej czy nieliniowej.

FAQ

[EN] FAQ 001483 | Jak określić odkształcenie w stanie zarysowanym betonu za pomocą ...

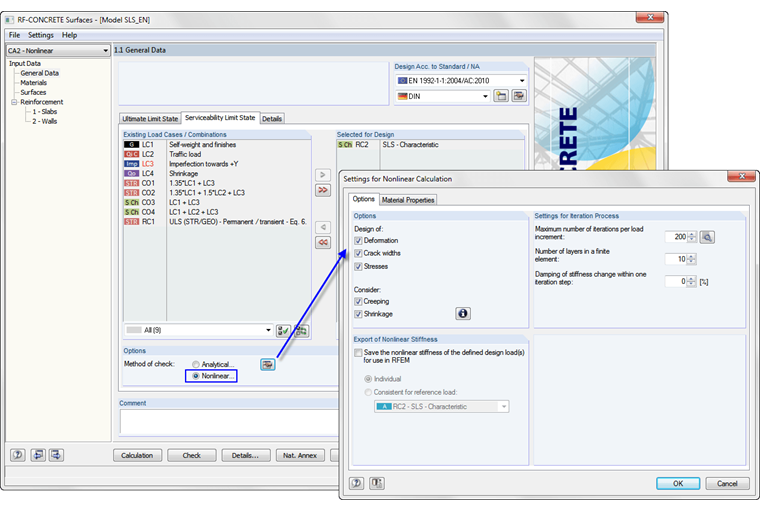

Nieliniowa metoda obliczeniowa

a) W przypadku obliczenia stanu granicznego użytkowalności nieliniowości należy określić rzeczywiste zbrojenie podłużne.

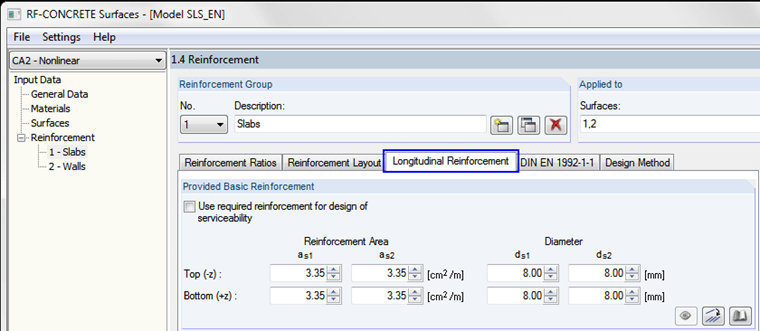

Określanie zbrojenia podłużnego

b) Opcja "Zastosować zbrojenie wymagane do obliczeń użytkowalności" pozwala przeprowadzić wymiarowanie SGU z wykorzystaniem zbrojenia wyznaczonego dla stanu granicznego nośności.

Zastosowanie wymaganego zbrojenia

Więcej informacji można znaleźć w instrukcji RF‑CONCRETE Surfaces.

Autor

Pan Baumgärtel zapewnia wsparcie techniczne klientom firmy Dlubal Software.
