对于面，底部的钢筋与局部面的 z 轴正相关，上部的钢筋与局部面的 z 轴负相关。 可以在显示导航器中通过“模型” → “面” → “面轴系 x,y,z”或在面的上下文菜单中打开面轴。 使用上下文菜单中的“反转局部轴系”选项可以更改面的局部 z 轴位置。

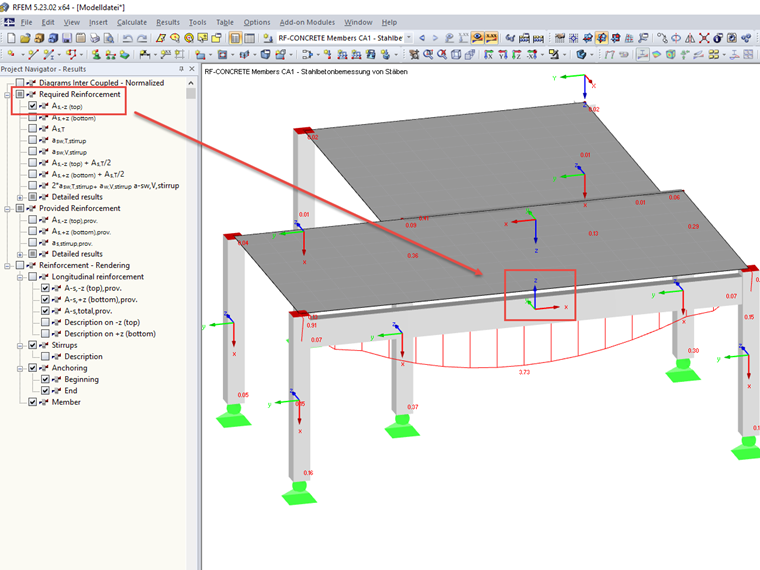

在这种情况下，杆件的底部钢筋在局部杆件 z 轴的正方向上位于杆件一侧，上部钢筋相应地位于 z 轴的负方向上。 在项目导航器 - 显示中，杆件坐标系可以通过选择“模型” → “杆件” → “杆件轴系 x, y, z”或者在杆件的右键菜单中显示，以便于检查。
