Frage

Ich habe das System mit "der z-Achse nach oben" eingegeben. Bei der Definition von Ober- und Unterzügen und bei der Ausgabe der erforderlichen Bewehrung gibt es nun Richtungsdreher.


Antwort:

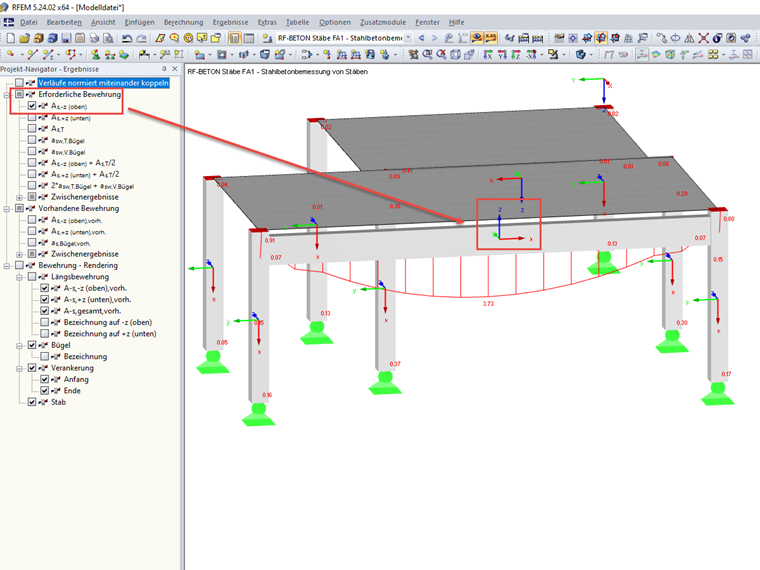

Die untere Bewehrung befindet sich bei Flächen in Richtung der positiven lokalen z-Flächenachse, die obere Bewehrung entsprechend in Richtung der negativen lokalen z-Flächenachse. Die Flächenachsen lassen sich im Projekt-Navigator - Zeigen über "Modell" → "Flächen" → "Flächen-Achsensysteme x, y, z" oder das Kontextmenü der Flächen einblenden. Die Lage der lokalen z-Achse einer Fläche kann über die Kontextmenü-Option "Lokales Achsensystem umkehren" geändert werden.

Dabei befindet sich die untere Bewehrung bei Stäben auf der Stabseite in Richtung der positiven lokalen Stabachse-z, die obere Bewehrung entsprechend in Richtung der negativen z-Achse. Die Stabachsen lassen sich im Projekt-Navigator - Zeigen über "Modell" → "Stäbe" → "Stab-Achsensysteme x, y, z" oder im Stab-Kontextmenü zur Kontrolle einblenden.
