Dotaz

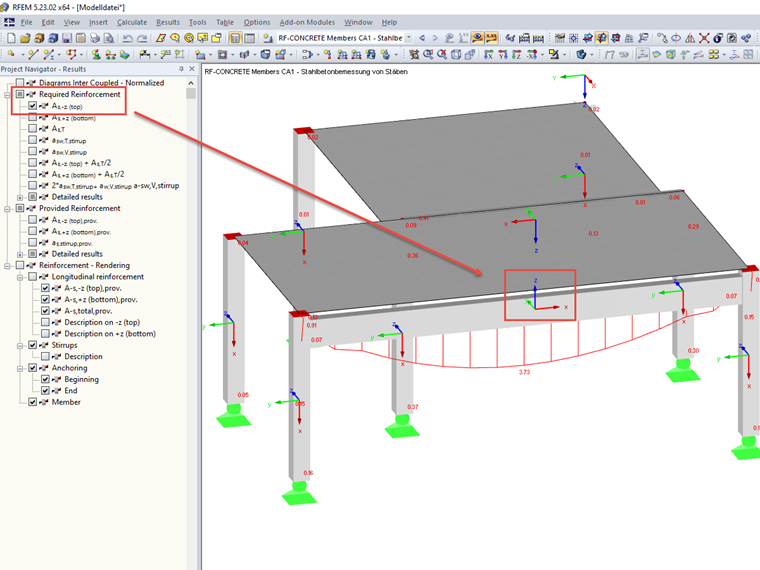

V modelu jsem zadal možnost "Osa z nahoru". Při zadávání otočených deskových nosníků nebo průvlaků a při zobrazení nutné výztuže dojde ke spatné interpretaci směrů.


Odpověď:

Dolní výztuž se u ploch nachází ve směru kladné lokální osy z plochy, horní výztuž odpovídajícím způsobem ve směru záporné lokální osy z plochy. Osy ploch je možné zapnout v navigátoru Zobrazit pomocí volby "Model" → "Plochy" → "Osové systémy plochy x, y, z" nebo v místní nabídce ploch. Polohu lokální osy z plochy je možné změnit možností z místní nabídky "Otočit lokální souřadný systém".

V tomto případě se spodní výztuž prutů nachází na straně prutu ve směru kladné lokální osy z, horní výztuž pak ve směru záporné osy z. Osy prutů můžete pro kontrolu zobrazit v navigátoru projektu Zobrazit pomocí volby "Model" → "Pruty" → "Osové systémy prutů x, y, z" nebo v místní nabídce prutu.
