FAQ 001484 PL

1. grudnia 2017

Ustawienia wyświetlania RF-CONCRETE RFEM

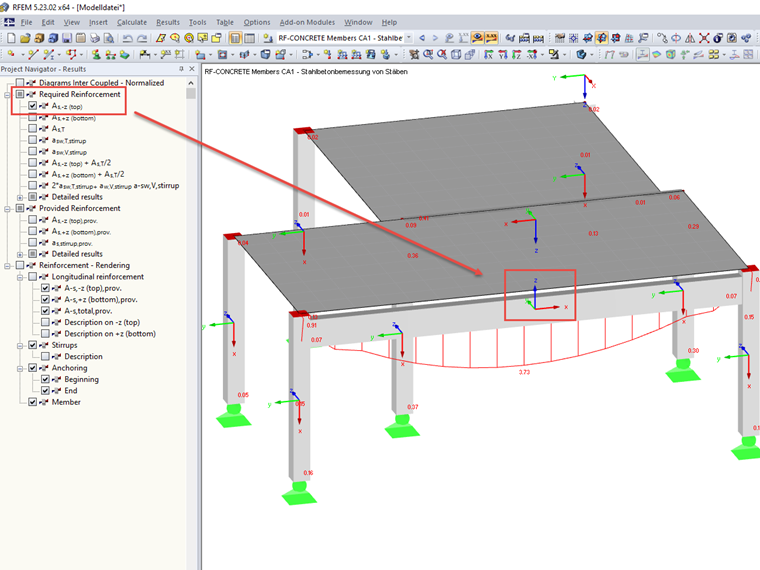

Układ konstrukcyjny został wprowadzony przy użyciu "osi z skierowanej w górę". W przypadku definicji belek podwieszanych i podpór wstępnych oraz wyników zbrojenia, w którym występują, wymagane jest wprowadzenie pewnych usterek.

Odpowiedź

Zbrojenie dolne dla powierzchni jest definiowane w kierunku dodatniej lokalnej osi z powierzchni. W związku z tym zbrojenie górne jest definiowane w kierunku ujemnej osi z lokalnej powierzchni z. W nawigatorze Wyświetlić osie powierzchni można aktywować, wybierając opcję "Model" -> "Powierzchnie" -> "Układ osi powierzchni x, y, z". Alternatywnie można użyć menu kontekstowego powierzchni. Orientację lokalnej osi z powierzchni można zmienić za pomocą opcji Odwrócić lokalny układ współrzędnych w menu kontekstowym powierzchni.

Zbrojenie dolne prętów jest definiowane na stronie pręta w kierunku dodatniej lokalnej osi pręta z. W związku z tym zbrojenie górne jest definiowane w kierunku ujemnej osi z. Aby wyświetlić osie pręta, należy użyć opcji Wyświetlić opcję "Model" -> "Pręty" -> "Układ osi pręta x, y, z". Za pomocą menu kontekstowego pręta można też to sprawdzić.
