回复:
长度LT表示在系统重心压力作用下扭转屈曲和侧向扭转屈曲的屈曲长度。 长度 LT的作用类似于 D 列和 G 列： 根据 EN 1993-1-1 中第 6.3.1.4 节计算纯压力设计的临界荷载和屈曲荷载。长度 LW不是有效长度，而是与弯矩和剪力分布相关的长度，边界条件 kz和 kw （J 柱和 K 柱）以及侧向中间值支座。 通常，不应更改该长度。
问题

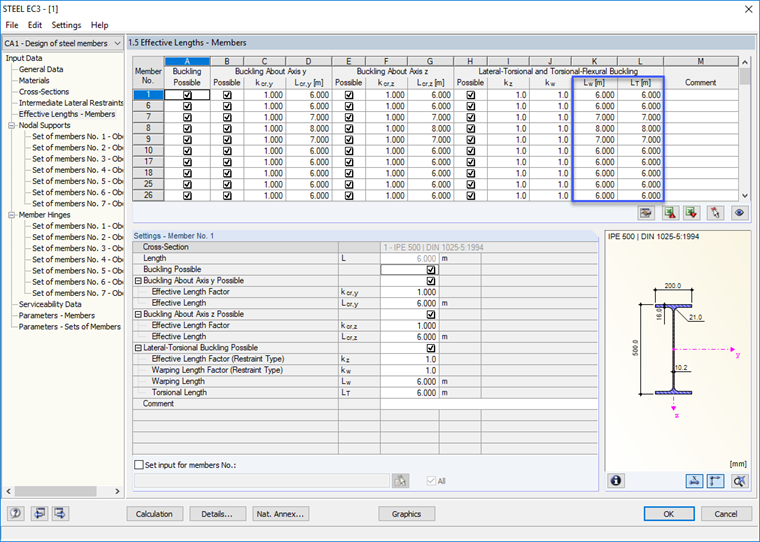

窗口 1.5“有效长度 - 杆件”和窗口 1.6“有效长度 - 杆件集”中的 LW和 LT之间有什么区别？
长度 LW不是有效长度，而是与弯矩和剪力分布相关的长度，边界条件 kz和 kw （J 柱和 K 柱）以及侧向中间值支座。 通常，不应更改该长度。
您有什么问题想问的吗？
长度: 00:01:12 min
长度: 00:00:45 min
长度: 00:01:05 min
长度: 00:00:35 min
长度: 00:00:25 min
长度: 00:00:49 min
长度: 00:00:35 min
长度: 00:01:27 min
长度: 00:01:37 min
.png?mw=350&hash=956e822acb3dcc3352bf4cb084bd75ac7c47685f)
Stabsätze werden in RF-/STAHL EC3 standardmäßig nach dem allgemeinen Verfahren (EN 1993-1-1, Kap. 6.3.4) auf Stabilität bemessen. Hierzu ist es notwendig, für das Ersatzsystem mit vier Freiheitsgraden die richtigen Lagerbedingungen zu bestimmen. Bei den heute üblichen 3D-Modellen kann man schnell die Übersicht über die Lage der Stabsätze im System verlieren.
Häufig verhindern sehr kleine Torsionsmomente in den zu bemessenden Stäben bestimmte Nachweisformate. Um diese zu vernachlässigen und die Nachweise dennoch zu führen, kann man in RF-/STAHL EC3 einen Grenzwert definieren, ab dem Torsionsschubspannungen berücksichtigt werden.
Das Zusatzmodul RF-/STAHL EC3 kann den Nachweis der Halskehlnähte für alle parametrischen, geschweißten Querschnitte der Querschnittsbibliothek führen. Hierzu muss die Option in den Detaileinstellungen des Moduls aktiviert werden. Alternativ kann auch ein Flächenmodell zur Bemessung genutzt werden.
In der Standardeinstellung wird in den Bemessungsmodulen die Querschnittsklasse für jeden Stab und Lastfall automatisch bestimmt. In der Eingabemaske der Querschnitte kann der Nutzer die Querschnittsklasse jedoch auch manuell vorgeben, zum Beispiel wenn lokales Beulen konstruktiv ausgeschlossen ist.
导入对话框"考虑受力分析"显示的有限元应力分析法 (FSM) als 3D-Grafiken lassen的考虑。
- 可以设计五种抗震结构体系 (SFRS)，即特殊弯矩坐标系（SMF）、中间弯矩坐标系（IMF）、普通弯矩坐标系（OMF）、普通弯矩坐标系（OCBF）和特殊弯矩坐标系（SCBF） )
- 腹板和翼缘宽厚比的延性验算
- 计算梁的稳定性支撑所需的强度和刚度
- 计算梁的稳定性支撑的最大间距
- 计算梁在铰处所需的支撑强度
- 计算柱子所需强度，可以选择忽略所有弯矩、剪力和扭矩以达到超强极限状态
- 计算柱和支撑的长细比
抗震验算的结果分为两部分： 杆件要求和连接要求。
在“抗震要求”中规定了抗弯和抗剪强度。 它们在'弯矩框架连接(按杆件)'选项卡中列出。 对于有支撑的框架，在“支撑连接”选项卡中列出了连接所需的抗拉强度和连接抗压强度。
用户可以在表格中查看计算过程。 在设计验算详细信息中可以清楚地显示公式和规范引用。
我使用了RF‑/STEEL EC3中的等效杆件方法设计了一组杆件，但是计算失败。 该系统不稳定，出现信息“不可设计 -ER055）节段上临界弯矩为零”。
原因可能是什么？
使用的模块RF-/STEEL和附加模块RF-/STEEL EC3的截面检查的设计系数不同。 原因是什么？
警告信息是什么？ER最小最小放大器设计荷载<1？
我想对一个结构构件的轴线定义侧向支座，有时作用在上翼缘，有时作用在下翼缘。 但是，只能对每一个杆件进行选择。 如何创建相关条目？
在附加模块RF-/STEEL EC3中，我在“参数”窗口中选择了两个与剪切板类型相同大小的支撑。 因此，梁应该在中间被侧向支撑。 为什么特征向量是任意的？
为什么当使用分内力法（RF‑/STEEL Plasticity）激活塑性设计时，等效性杆件设计在稳定性选项卡中显示为灰色？
