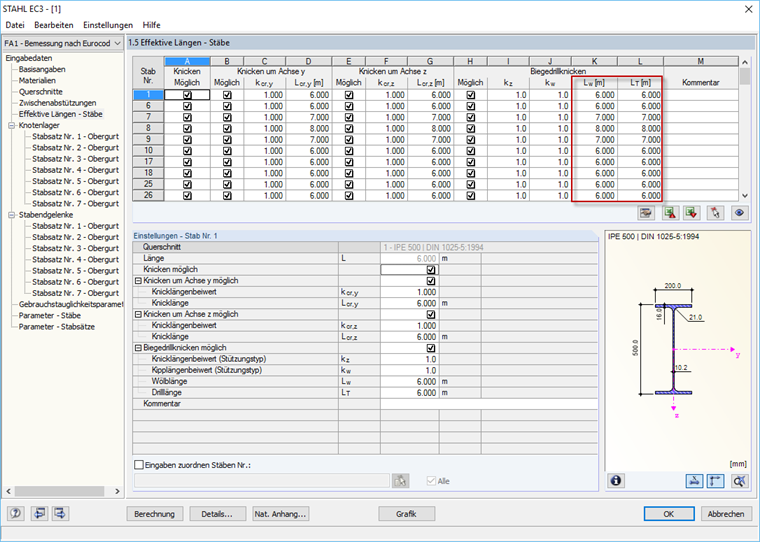

Was ist der Unterschied zwischen LW und LT in den Masken 1.5 "Effektive Längen - Stäbe" und 1.6 "Effektive Längen - Stabsätze"?

Antwort

Die Länge LT stellt die Knicklänge für Drillknicken und Biegedrillknicken unter planmäßig zentrischem Druck dar. Die Länge LT funktioniert analog zu den Spalten D und G: Es wird eine Drillknick- und Biegedrillknicklast berechnet für die Bemessung einer reinen Druckkraft nach EN 1993-1-1, Abs. 6.3.1.4.

Die Länge LW hingegen ist keine Knicklänge, sondern die Länge, auf die der Momenten- und Querkraftverlauf mit den Randbedingungen kz und kw (Spalten J und K) sowie den seitlichen Zwischenlagern bezogen wird. Diese Länge sollte i. d. R. nicht verändert werden.

Schlüsselwörter

Effektive Länge Knicklänge Biegedrillknicken Stabilität Stabilitätsbemessung LW LT
