Pytanie

Q: Jaka jest różnica między LW i LT w oknie 1.5 „Długości efektywne - Pręty” a oknem 1.6 „Długości efektywne - zbiór prętów”?

Długość LT odpowiada długości wyboczenia dla wyboczenia skrętnego i giętno-skrętnego pod wpływem systematycznego nacisku centrycznego. Długość LT działa podobnie do kolumny D i kolumny G: obciążenie krytyczne i wyboczeniowe obliczane jest w celu obliczenia siły czysto ściskającej zgodnie z normą EN 1993-1-1, rozdz. 6.3.1.4.Z drugiej strony, długość LW nie jest długością efektywną, ale długością, z którą związany jest rozkład momentu i siły tnącej z warunkami brzegowymi kz ikw (słup J i słup K) oraz boczną wartością pośrednią podpory. Długość ta z reguły nie powinna być zmieniana.

Jaka jest różnica między L_W i L_T w oknie 1.5 „Długości efektywne - Pręty” a oknem 1.6 „Długości efektywne - zbiór prętów”?

Odpowiedź:

Długość L_T odpowiada długości wyboczenia dla wyboczenia skrętnego i giętno-skrętnego pod wpływem systematycznego nacisku centrycznego. Długość L_T działa podobnie do kolumny D i kolumny G: obciążenie krytyczne i wyboczeniowe obliczane jest w celu obliczenia siły czysto ściskającej zgodnie z normą EN 1993-1-1, rozdz. 6.3.1.4.

Z drugiej strony, długość L_W nie jest długością efektywną, ale długością, z którą związany jest rozkład momentu i siły tnącej z warunkami brzegowymi k_z i_kw (słup J i słup K) oraz boczną wartością pośrednią podpory. Długość ta z reguły nie powinna być zmieniana.

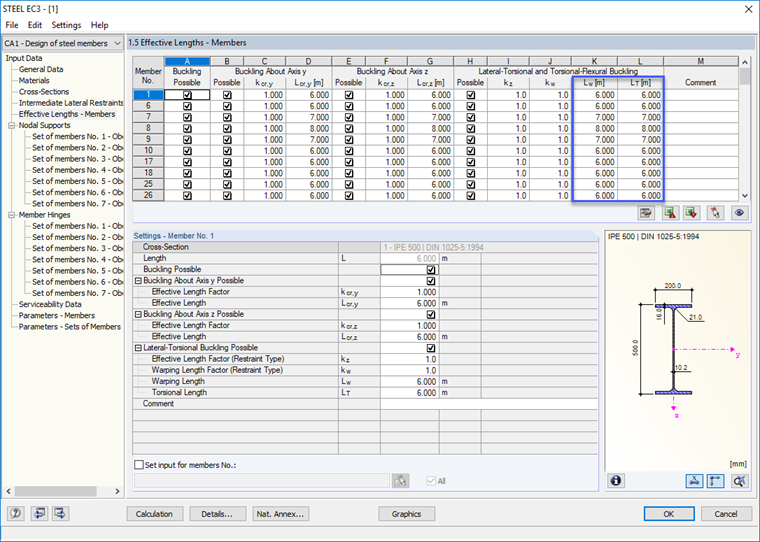

Maske 1.5 "Effektive Längen - Stäbe"
