问题
Wird die in RF-BETON Flächen definierte Längsbewehrung bei der Schnittgrößenermittlung in RFEM berücksichtigt?
回复:
Nein, die in RF-BETON Flächen definierte Grundbewehrung wird bei der Schnittgrößenermittlung in RFEM nicht berücksichtigt. 在 RFEM 中,内力是通过所选混凝土的弹性模量来确定的。 在这种情况下钢筋的数量没有影响(线弹性计算,状态 I)。通过附加模块 RF‑CONCRETE NL 在正常使用极限状态下在状态 II(开裂状态)下进行设计时,其行为会有所不同。 在这种情况下,您可以输入在状态 II 中进行非线性计算时需要考虑的基本钢筋。 内力在非线性设计时按有效刚度(状态 II)计算(仅 SLS)。 因此,定义的配筋会对内力产生影响。

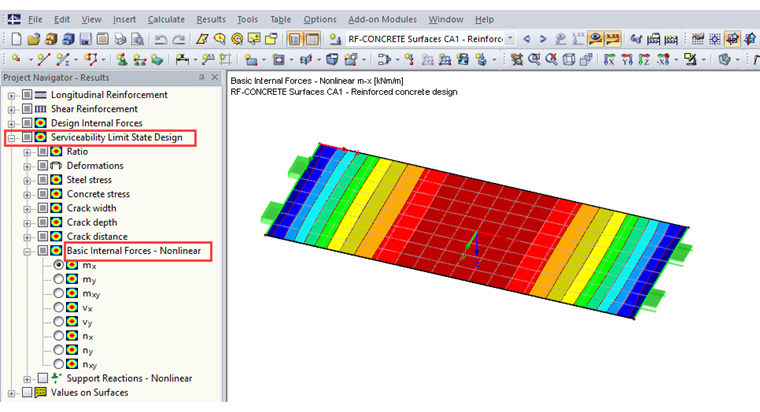

您可以在 RF-CONCRETE Surfaces 的结果中评估这些内力(从状态 II 开始)。 使用附加模块 RF-CONCRETE Surfaces 的结果导航器参见图 01。
您有什么问题想问的吗?
混凝土在开裂状态下的变形有多种不同的计算方法可供选择。 RFEM 软件可以分别按照欧洲规范 DIN EN 1992-1-1 7.4.3 所规定的解析分析方法以及非线性数值分析方法进行计算。 两种方法都有不同的特点,可以根据具体情况或多或少地适用。 本文将概述这两种计算方法。
Mit RF-FUND Pro können optional Setzungen der Einzelfundamente und daraus resultierende Federsteifigkeiten der Knotenlager ermittelt werden. Diese Federsteifigkeiten können in das RFEM-Modell exportiert und für weiterführende Analysen genutzt werden.
对于较大的应力变化范围和较大的荷载变化幅度的作用力,必须按照 EN 1992-1-1 进行疲劳验算。 在这种情况下,混凝土和钢筋的设计是分开进行的。 有两种计算方法可供选择。
本文以钢纤维混凝土板为例,为您介绍使用不同的积分方法和不同的积分点数对计算结果的影响。
您有单柱截面或带角度的墙需要进行冲切验算吗?
没问题。 在 RFEM 6 中,您不仅可以对矩形和圆形截面,还可以对任何截面形状进行冲切设计。
在对建筑模型进行反应谱分析时,用户可在楼层结果表中查看二阶效应系数。
根据二阶效应系数的大小可判断结构分析方法是采用一阶还是二阶分析法。
使用模态相关系数(MRF)可以判断构件是否发生了屈曲。 其计算是基于每个构件的相对弹性变形能。
通过模态相关系数可以区分局部和整体屈曲模态。 如果结构中多个构件的模态相关系数的值很大,比如大于 20%,则很可能会发生整体失稳或局部失稳。 如果某一屈曲模态的所有模态相关系数的总和约为 100%,则可能出现局部失稳现象(例如单个构件屈曲)。
此外,模态相关系数还可以用于,例如在稳定性分析中来确定杆件的临界荷载和等效屈曲长度。 如果构件的 MRF 值较小(例如<20%),则不考虑失稳。
MRF 值显示在有效长度和临界荷载(按振型)结果表中,该表可通过“稳定性分析” -- “结果(按杆件)” -- “有效长度和临界荷载(按振型)”获得。
使用“板件切割”组件可以切割例如节点板、翅板等。 有以下几种切割方法:
- 平面: 切割将会在离参考板最近的面上进行。
- 面: 只切割板的相交部分。
- 边界盒: 被切割的部分为矩形,由边界盒的高度和宽度决定。
- 凸壳: 板件切割时使用截面的外壳。 切割时会考虑截面的圆角。
