由于系统不稳定导致的计算中断可能有各种原因。一方面，它可能表明系统由于超载而出现“真实”的不稳定性，另一方面，建模不准确也可能导致此错误消息。下面提供了一种可能的方法，以找出不稳定的原因。
1. 模型检查

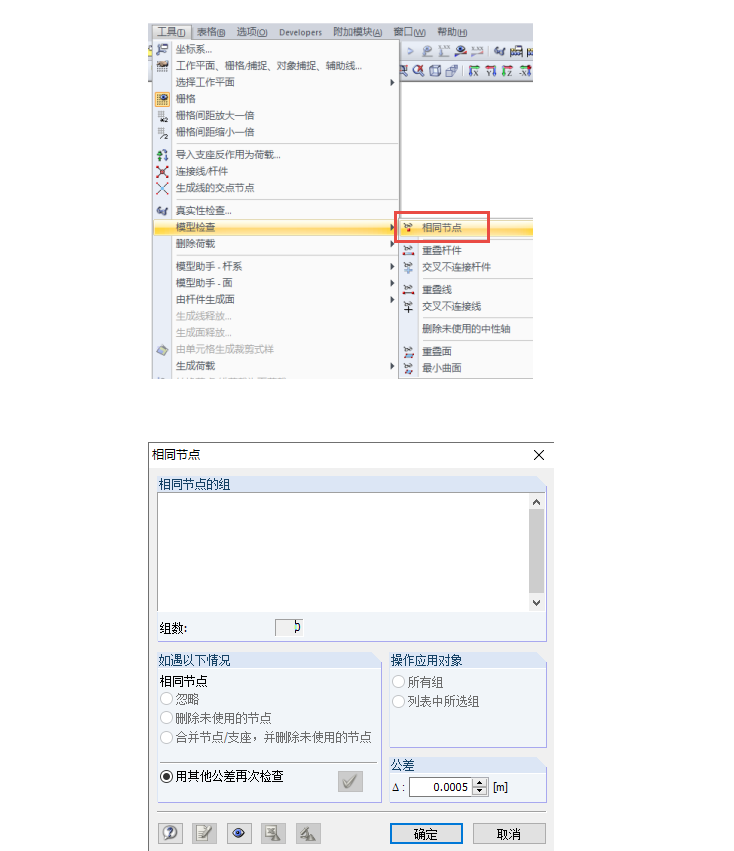

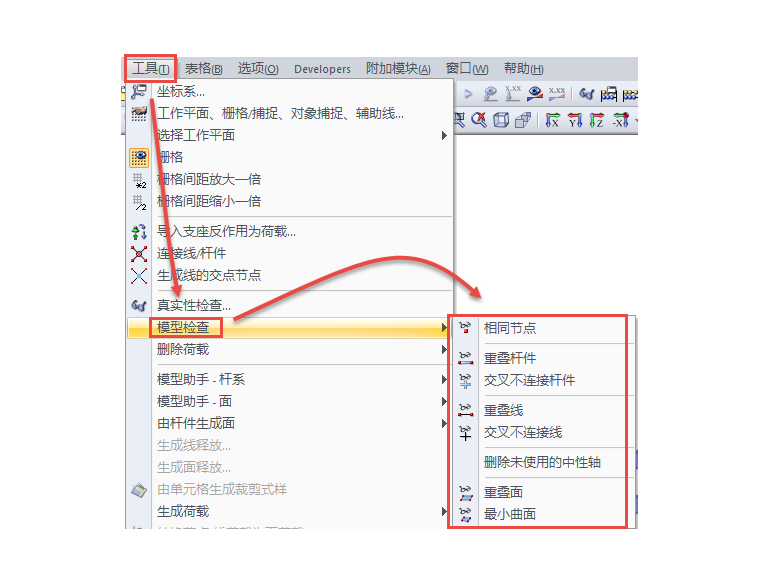

首先应检查系统在建模方面是否正常。为此，建议使用 RFEM 5 / RSTAB 8 提供的模型检查（工具 → 模型检查）。利用这些功能可以找到例如相同的节点和重叠的杆，并在必要时删除。
常见问题和解答 (FAQ)
此外，可以在一个按 I 阶理论的载荷工况下计算仅自重作用下的结构。若此情况下能输出结果，说明在建模方面结构是稳定的。若不是这样，以下列出了常见原因（参见“模型检查”区域的“下载”视频）：
支座定义错误 / 缺少支座

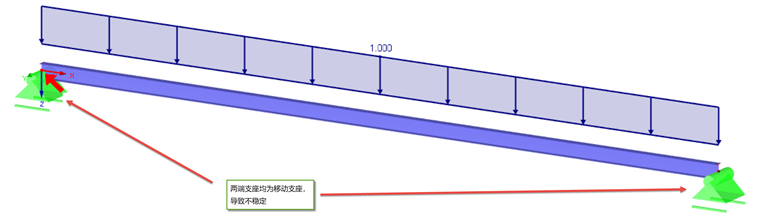

这可能导致不稳定，因为系统并未在所有方向上保持。因此，要求支座条件与系统以及外部边界条件平衡。静态超定系统也可能因为边界条件不足导致计算中断。
杆的自轴扭转

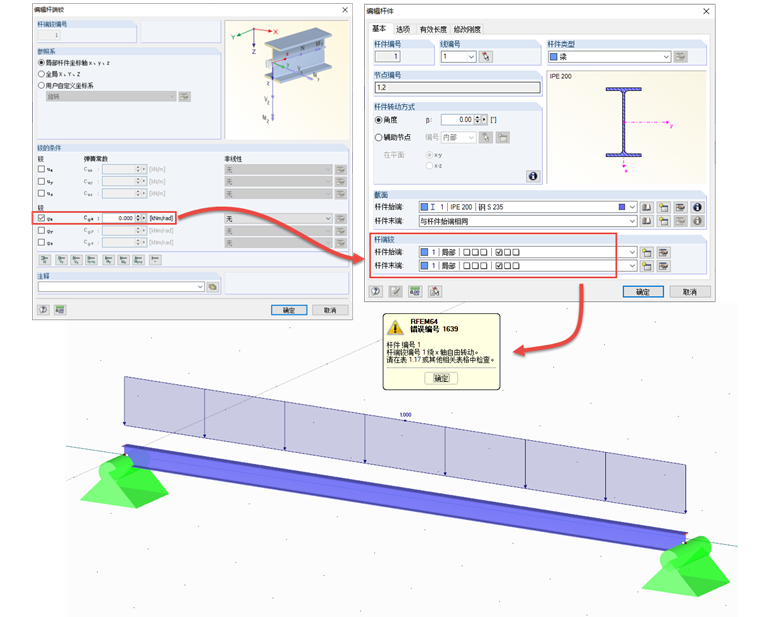

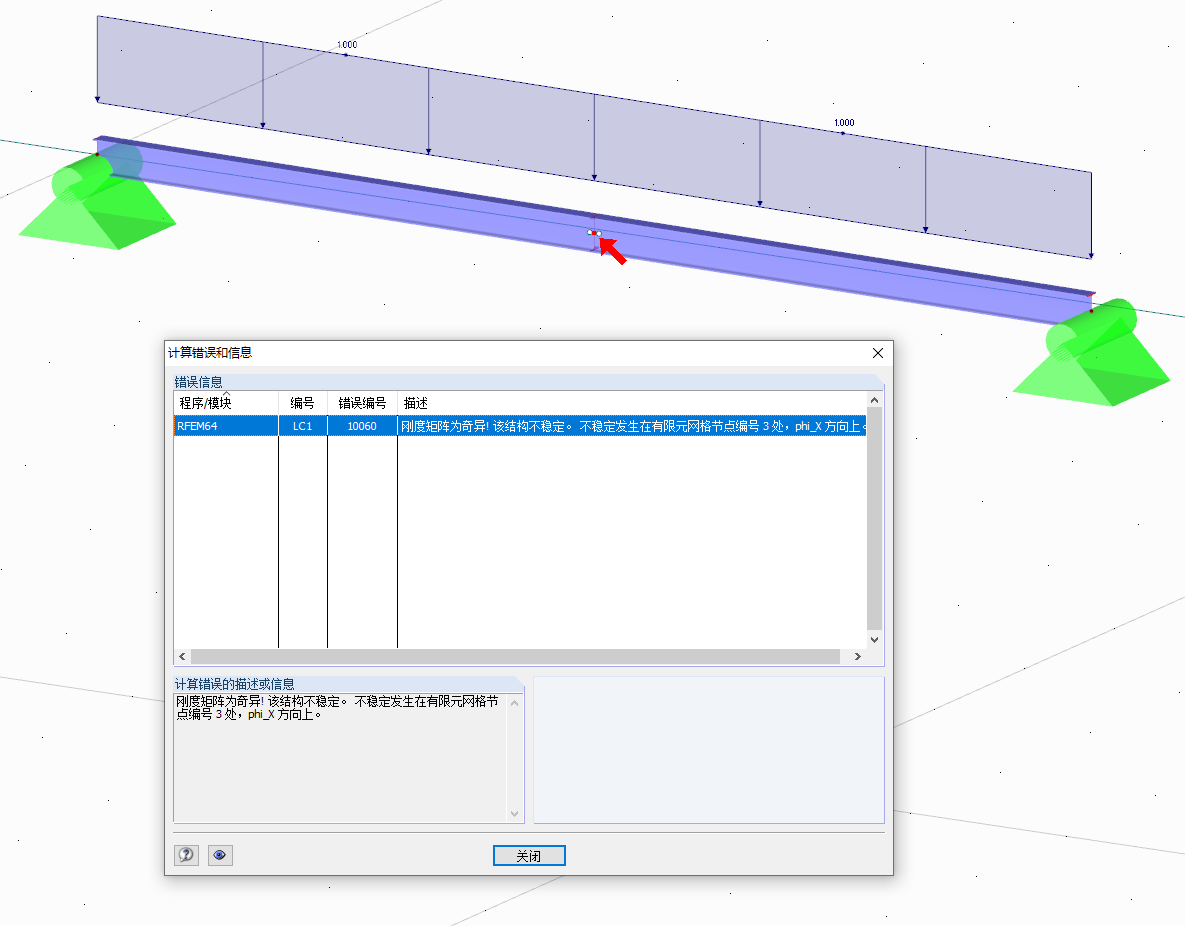

若杆沿自身轴线扭转，即杆自身未被固定，可导致不稳定性。问题通常源于杆铰链的设置。起始节点和终节点同时引入了扭转铰链时可能产生此问题。然而，在开始计算时会有一个提示窗口提醒用户。
杆未连接

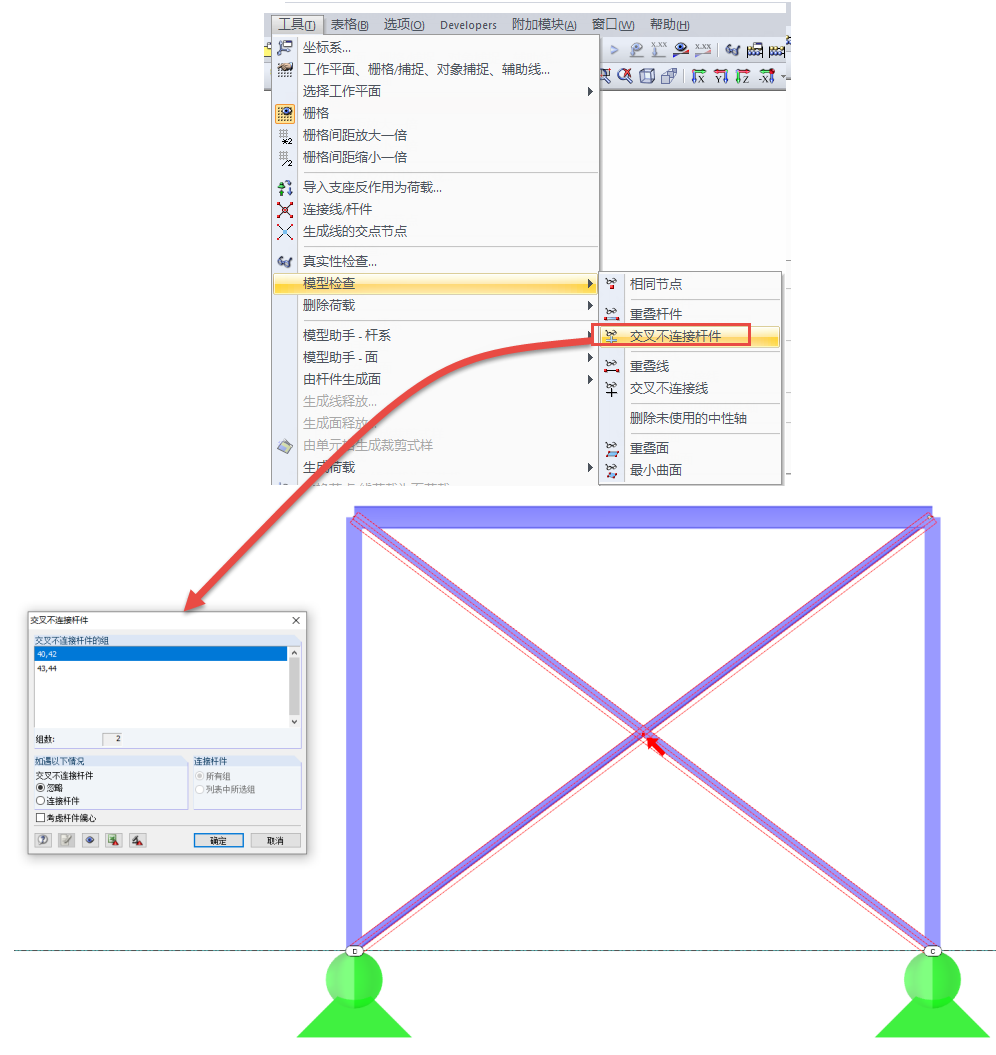

尤其是在较大和复杂的模型中，一些杆可能未连接在一起，从而“悬在空中”。忘记连接应该相交的杆亦能导致不稳定。解决办法是使用“相交而未连接杆”的模型检查，查找交叉而不在交点处共享一个共同节点的杆。
无共同节点
节点显然位于相同位置，但仔细检查会发现它们有细微的偏差。常见原因是 CAD 导入，但可通过模型检查纠正。
铰链链的产生
过多的杆铰链集中在一个节点上会导致一个铰链链，进而导致计算中断。每个节点只允许定义 n-1 个具有相同自由度（相对于全球坐标系统）的铰链，其中 “n” 表示连接杆的数量。此规则也适用于线铰链。
2. 验证支撑

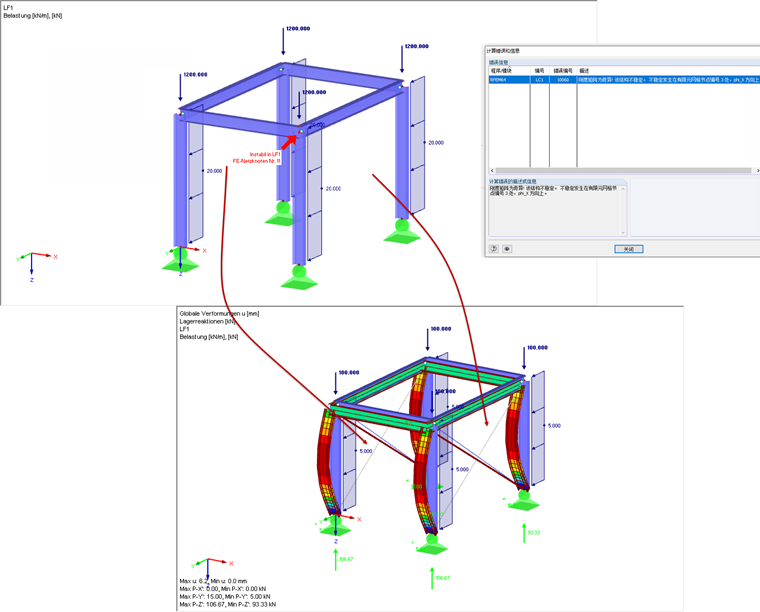

缺乏足够的支撑也会因不稳定性导致计算中断。因此，应始终检查结构是否在各方向上得到充分支撑。
3. 数值问题

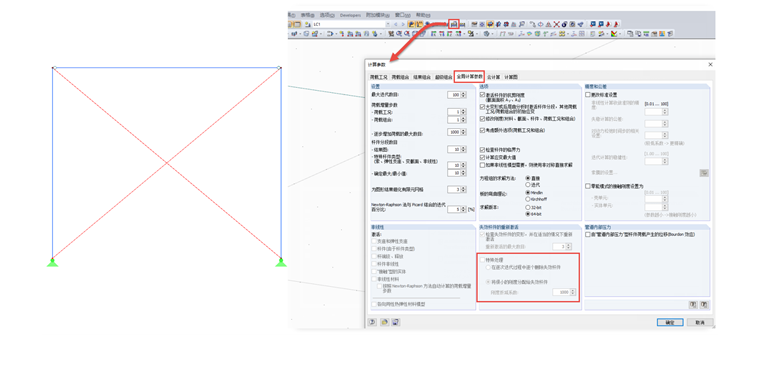

图例 08 展示了一个示例。为由拉杆提供支撑的铰接框架。由于立柱因竖向荷载而缩短，拉杆在第一次计算中承载小的压力。由于它们只能承受拉力，因此它们被从系统中移除。第二次计算时，模型在没有这些拉杆的情况下是不稳定的。有多种方法可以解决此问题。您可以为拉杆施加预张力（杆荷载）以“消除”小的压力，赋予它们一点刚度，或在计算中逐一移除拉杆（参见图例 08）。
4. 找到不稳定的原因
带有图形输出的自动模型检查

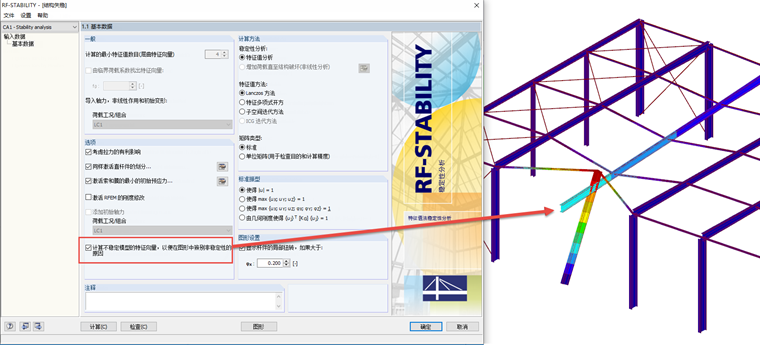

欲获得不稳定原因的图形表示，可以利用模块 RF-STABIL（适用于 RFEM 5）或附加组件结构稳定性（适用于 RFEM 6）。选用“确定不稳定模型的特征形态”（参见图例 09）或“在无加载情况下通过特征形态验证不稳定性”选项，可以计算看似不稳定的系统。将进行基于结构数据的特征值分析，因此不稳定部件的情况将以图形形式呈现。
分支问题
若载荷工况或载荷组合能按 I 阶理论计算，且计算仅在 II 阶理论时中断，则是稳定性问题（分支载荷因子小于 1.00）。分支载荷因子表示需将荷载乘以何因子才使模型在相关载荷下失稳（例如失鳞）。因此：分支载荷因子小于 1.00 表示系统不稳定。仅正的载荷因子大于 1.00 表明由于预定的正常力乘以因子导致稳定系统的失稳。为找出“弱点”，推荐如下步骤，要求模块 RSKNICK（RSTAB 8）或 RF-STABIL（RFEM 5）或附加组件结构稳定性（RFEM 6 / RSTAB 9）（参见“下载”区域中的“分支问题”视频）。

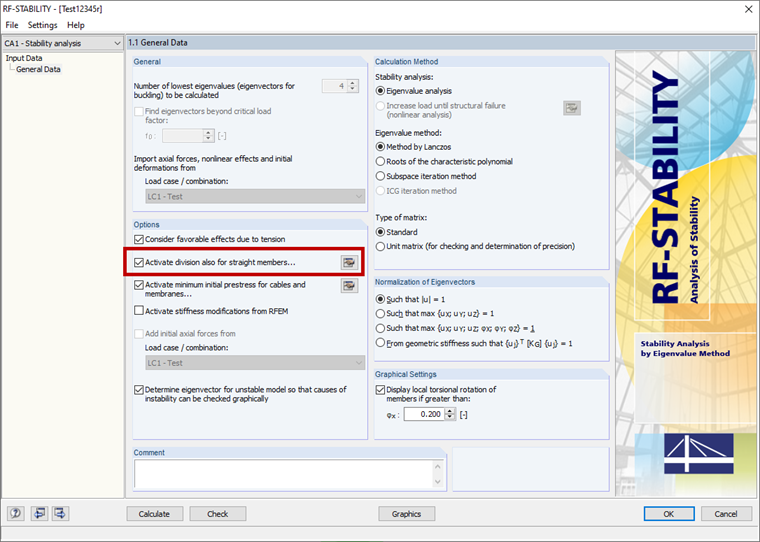

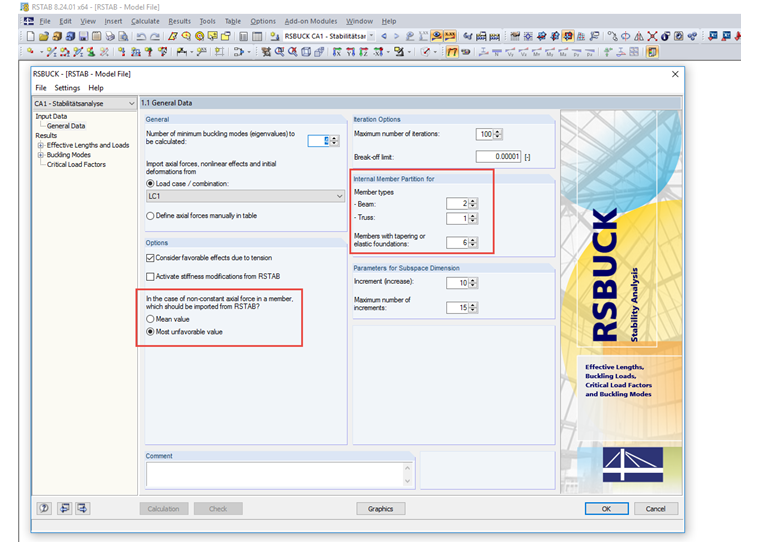

首先应减少相关载荷组合的荷载，直到载荷组合稳定。载荷组合的计算参数中的荷载因子可以作为工具。对于纯线性的结构元素，这可能已经足以根据 I 阶理论计算载荷组合，并通过附加模块直接计算或由附加组件查找分支载荷。通过载荷组合的图形屈曲或屈曲形态，可能找到系统中的“弱点”并采取相应措施。为了同时捕捉杆件的局部失效形态和全局特征形状，在 RF-STABIL（RFEM 5）模块中应启用杆件划分或在 RSKNICK（RSTAB 8）模块中将桁架杆的划分设置至少为“2”。对于附加组件结构稳定性（RFEM 6 / RSTAB 9），应检查杆件的划分是否已激活。
参见这些 FAQ 下的链接。
