不考虑半刚性支撑结构,是否可以对膜进行找形分析?

回答

一般来说,RFEM中的找形分析始终考虑所有的模型数据。 在找形分析中,膜片上的弹性支撑元件会在膜片拉应力作用的方向上产生形变。 如果所有变形单元的力与指定预应力作用下的膜几何形状处于平衡状态,则积分过程会将预应力模型用于后续计算。

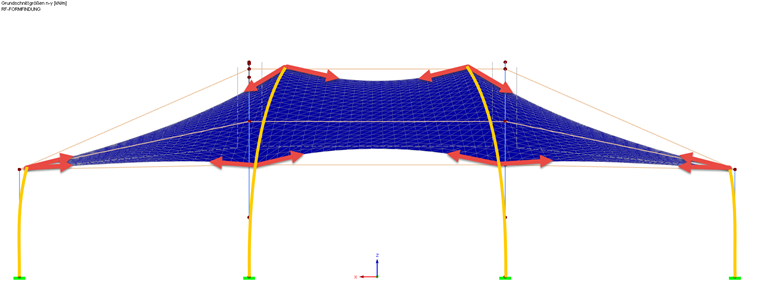

图片 01 - 找形变形支座结构找形

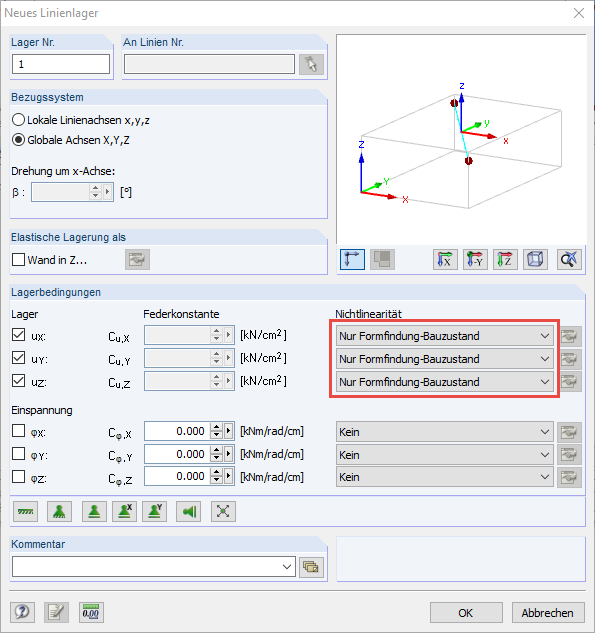

然而,对于支座结构的柔韧性可以通过在膜边缘处定义支座为“仅找形阶段”非线性(也称为找形支座)来抑制。

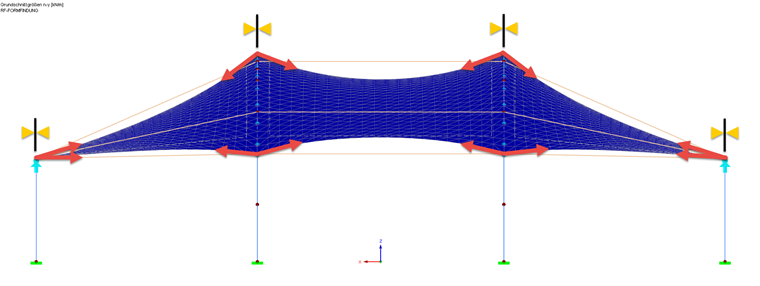

在这种情况下,找形过程会产生一个形状,该形状的预应力与指定的找形支座力和其他边界条件保持平衡。


在对所有其他荷载工况和组合进行结构分析时,取消找形支座,并将找形支座力作为外部荷载施加,以保持整个模型的全局平衡。

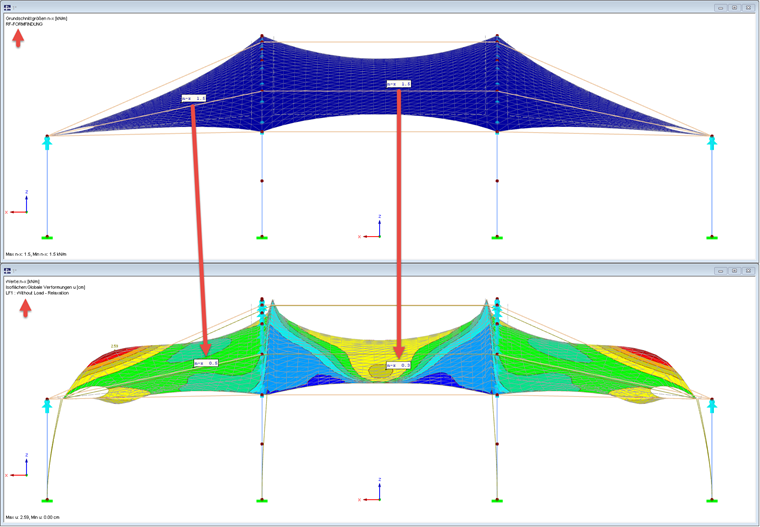

由于去除了支座,膜在随后的分析中与半刚性支座结构反应(LC和CO)。 在没有附加荷载的情况下,该反应类似于松弛,预应力相应降低。




关键词

找形 约束 子结构 支座结构 柔度 预应力
