FAQ 003273 ES

16. julio 2019

Andreas Niemeier Modelado | Estructura RFEM RF-FORM-FINDING Estructuras de membranas tensadas Búsqueda de forma y patrones de corte Análisis estructural y dimensionamiento

¿Es posible encontrar la búsqueda de forma de las membranas sin considerar la subestructura semirrígida?

Respuesta

En general, el proceso de búsqueda de forma en RFEM siempre considera todos los datos del modelo. En la búsqueda de forma, los elementos de apoyo elástico en la membrana reaccionan con las deformaciones en la dirección de la tensión que actúa en la membrana El proceso integral pasa el modelo pretensado por el cálculo posterior si los esfuerzos de todos los elementos deformados están en equilibrio con la geometría de la membrana bajo el pretensado especificado.

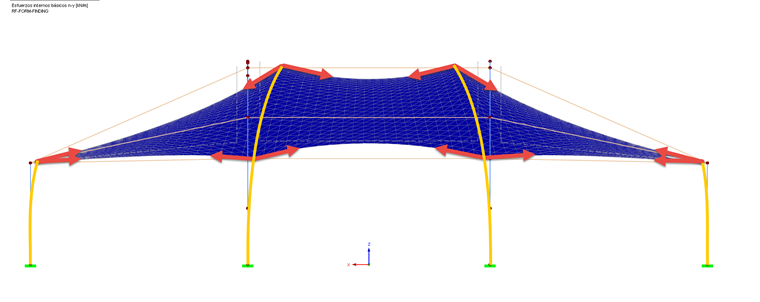

Figura 01 - Búsqueda de forma con estructura de soporte deformada

Sin embargo, la no linealidad de la estructura de los apoyos "Sólo para la fase de búsqueda de forma" (también llamado apoyo de búsqueda de forma) en los bordes de la membrana se puede suprimir de la búsqueda de forma pura.

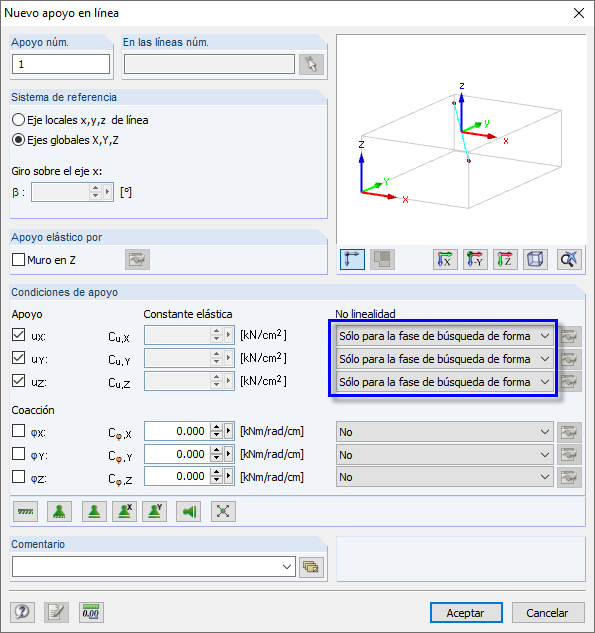

Figura 02 - Apoyo para la búsqueda de forma

En este caso, el proceso de búsqueda de forma da como resultado una forma cuyo pretensado está en equilibrio con la configuración del apoyo de búsqueda de forma y las reacciones de contorno restantes.

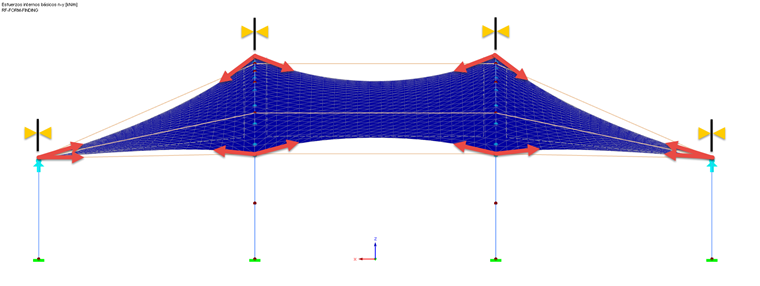

Figura 03 - Búsqueda de forma con los apoyos rígidos en los bordes

Para el análisis estructural sobre todos los demás casos y combinaciones de carga, los apoyos de búsqueda de forma se desactivan y las fuerzas en los apoyos de búsqueda de forma se aplican como cargas externas para mantener el equilibrio global en todo el modelo.

Debido a la eliminación de apoyos, la membrana responde en los análisis posteriores (CC y CO) con una estructura de soporte semirrígida. Sin carga adicional, esta reacción es similar a la relajación con una reducción concomitante del pretensado.

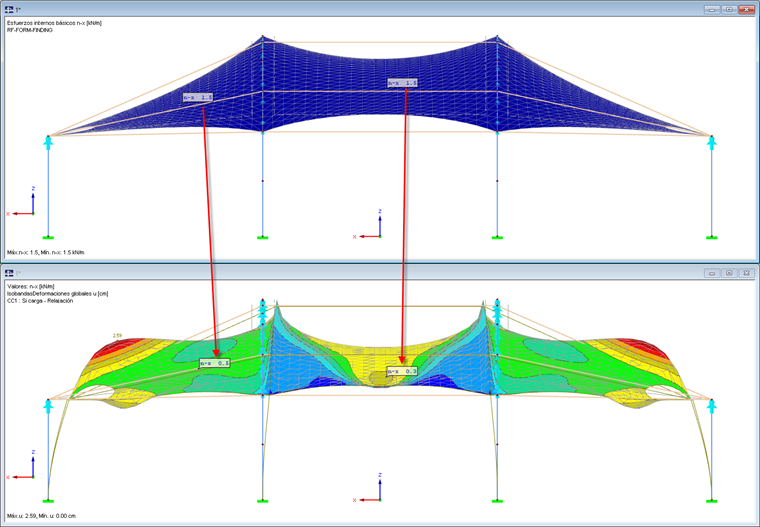

Figura 04 - Relajación

Palabras clave

Búsqueda de forma Apoyo Estructura de apoyo Estructura de apoyo Elasticidad Pretensado Membrana

Descargas

Modelo de la FAQ | Archivo de RFEM 5
