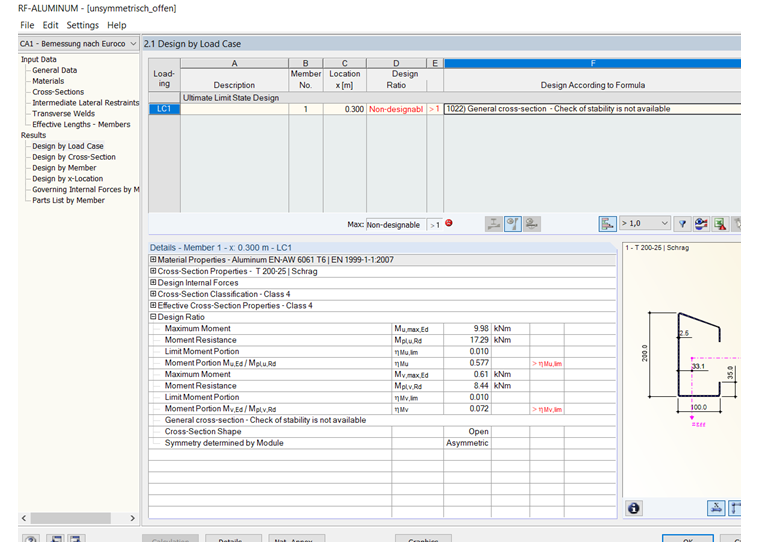

我在RF- / ALUMINIUM中设计了一个开放的,不对称的铝制截面,并收到“不可压缩 - 1022”一般截面 - 稳定性分析不可用“的警告。 是什么原因,我该怎么办?

回答

原因是在压弯轴力和弯矩有效时根据EN 1999-1-1没有对不对称开口截面进行稳定性分析。
您可以在Stability(稳定)选项卡中忽略弯矩,选择一个滤波器。 然后弯曲屈曲设计不受影响。 这取决于您自己负责。 另一种方法是根据二阶分析使用稳定性分析,这可以通过RF- / FE-LTB附加模块实现。

关键词

不能设计 打开 不对称 稳定性验算 警告 1022
