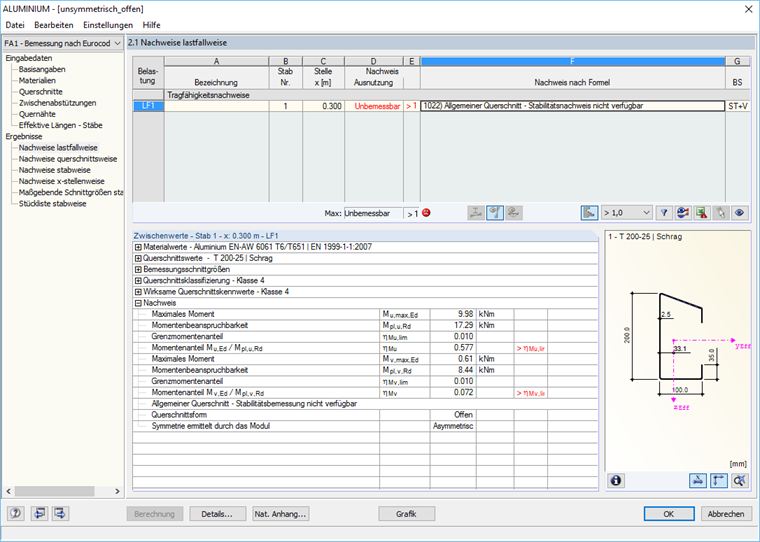

Ich bemesse ein offenes, unsymmetrisches Aluminiumprofil in RF-/ALUMINIUM und erhalte Warnhinweis "unbemessbar - 1022) Allgemeiner Querschnitt - Stabilitätsnachweis nicht verfügbar". Was ist der Grund und was kann ich tun?

Antwort

Der Grund ist, das für unsymmetrische, offene Querschnitte nach EN 1999-1-1 kein Stabilitätsnachweis vorhanden ist, wenn Drucknormalkräfte und Biegemomente wirken.
Sie können in den Details im Register Stabilität die Biegemomente vernachlässigen, indem Sie einen Filter definieren. Dann wird der Biegeknicknachweis ohne Momente geführt. Dies geschieht jedoch unter eigener Verantwortung. Eine Alternative stellt der Weg über einen Stabilitätsnachweis nach Theorie II. Ordnung dar, welcher mit dem Zusatzmodul RF-/FE-BGDK möglich wäre.

Schlüsselwörter

unbemessbar offen unsymmetrisch Stabilitätsnachweis warnhinweis 1022
