- 单杆件: 杆件有两个节点,一个在杆件的末端,另一个在节点的末端。 可以通过连接多个单个杆件来创建一个连续的杆件或一组杆件。
- 连续杆件,节点处不进行中间裁剪
问题
当创建一个新的杆件时,现有的杆件被分为两根杆件,或者在一个杆件上添加节点时,一个新的垂直杆件被创建。
是否有防止杆件自动分段的选项?
回复:

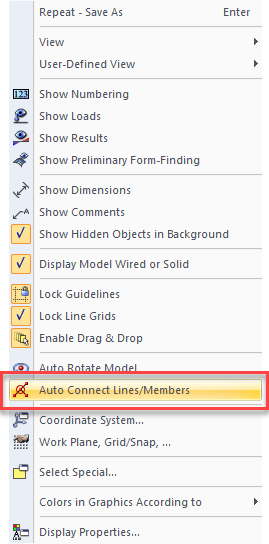

使用软件功能可以考虑RFEM/RSTAB中荷载的下降,并可以在附加模块中设计以下杆件类型:为了防止现有杆件的自动划分,需要右键点击模型窗口,在右键菜单中选择“自动连接线/杆件”选项。
您有什么问题想问的吗?
您有单柱截面或带角度的墙需要进行冲切验算吗?
没问题。 在 RFEM 6 中,您不仅可以对矩形和圆形截面,还可以对任何截面形状进行冲切设计。
在对建筑模型进行反应谱分析时,用户可在楼层结果表中查看二阶效应系数。
根据二阶效应系数的大小可判断结构分析方法是采用一阶还是二阶分析法。
使用模态相关系数(MRF)可以判断构件是否发生了屈曲。 其计算是基于每个构件的相对弹性变形能。
通过模态相关系数可以区分局部和整体屈曲模态。 如果结构中多个构件的模态相关系数的值很大,比如大于 20%,则很可能会发生整体失稳或局部失稳。 如果某一屈曲模态的所有模态相关系数的总和约为 100%,则可能出现局部失稳现象(例如单个构件屈曲)。
此外,模态相关系数还可以用于,例如在稳定性分析中来确定杆件的临界荷载和等效屈曲长度。 如果构件的 MRF 值较小(例如<20%),则不考虑失稳。
MRF 值显示在有效长度和临界荷载(按振型)结果表中,该表可通过“稳定性分析” -- “结果(按杆件)” -- “有效长度和临界荷载(按振型)”获得。
使用“板件切割”组件可以切割例如节点板、翅板等。 有以下几种切割方法:
- 平面: 切割将会在离参考板最近的面上进行。
- 面: 只切割板的相交部分。
- 边界盒: 被切割的部分为矩形,由边界盒的高度和宽度决定。
- 凸壳: 板件切割时使用截面的外壳。 切割时会考虑截面的圆角。
