Při vytváření nového prutu se stávající prut rozdělí na dva pruty, případně při přidání uzlu na prut se vytvoří nový kolmý prut.
Existuje možnost, jak zabránit automatickému rozdělení prutů?

Odpověď

Softwarové funkce umožňují zohlednit pokles zatížení v programu RFEM/RSTAB a v přídavných modulech posoudit následující typy prutů:
  • Jeden prut: Prut má dva uzly, jeden na začátku a jeden na konci prutu.
  • Je možné spojit několik jednotlivých prutů a vytvořit tak sled prutů nebo sadu prutů.
  • Sled prutů bez rozdělení v uzlech
Obě možnosti vedou ke stejným výsledkům (vnitřní síly, napětí atd.).

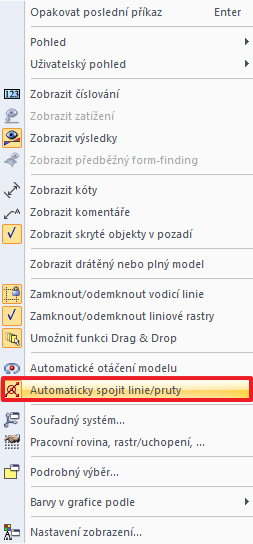

Abychom předešli automatickému dělení stávajícího prutu, je třeba v místní nabídce deaktivovat volbu "Automaticky spojit linie/pruty", kterou otevřete kliknutím pravým tlačítkem myši na okno modelu.

Klíčová slova

Modelován Tip Prut Výpočet
