回复:
因为面是一个二维单元,所以从面到体的过渡是一条线,这里可能出现奇异点。 特别是弯矩 m-y 和 m-x 可能会导致一些问题。

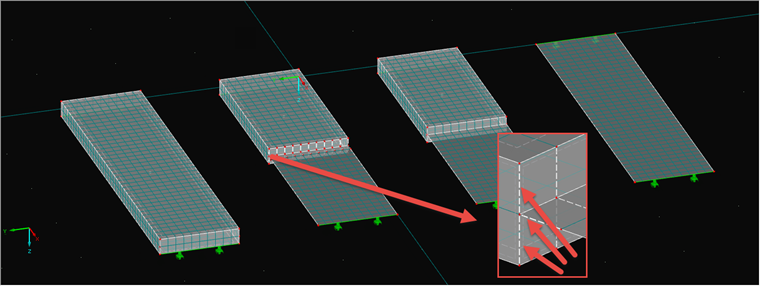

如图 01 所示,创建过渡由的最好的方法是使用刚性杆件。
在这种情况下,刚性杆件覆盖面的高度/厚度,从而确保将弯矩干净地导入实体中。 此外,刚性杆件必须伸入面中。深度选择为面厚度的一半。

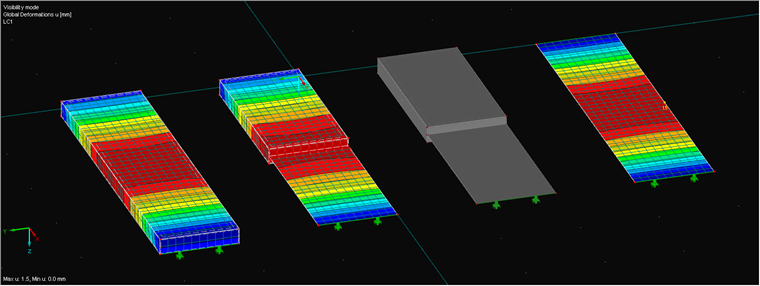

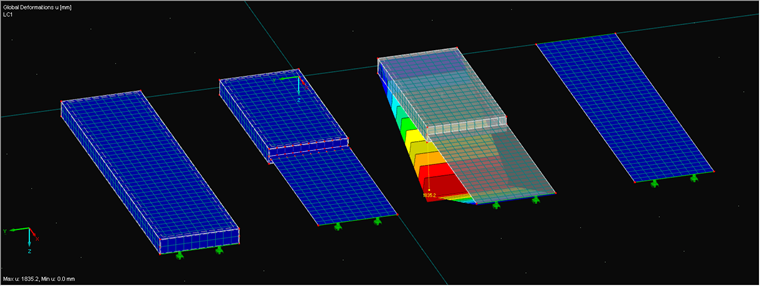

计算结果如图 02 所示。 未考虑刚性杆件的模型变形较大,说明了其作用。 然而,在某些情况下,刚性杆件模型会出现与纯面模型或实体模型相同的变形。
因为面是一个二维单元,所以从面到体的过渡是一条线,这里可能出现奇异点。 特别是弯矩 m-y 和 m-x 可能会导致一些问题。
如图 01 所示,创建过渡由的最好的方法是使用刚性杆件。
在这种情况下,刚性杆件覆盖面的高度/厚度,从而确保将弯矩干净地导入实体中。 此外,刚性杆件必须伸入面中。深度选择为面厚度的一半。
计算结果如图 02 所示。 未考虑刚性杆件的模型变形较大,说明了其作用。 然而,在某些情况下,刚性杆件模型会出现与纯面模型或实体模型相同的变形。
