Quelle est la meilleure manière de transférer des forces entre les solides et les surfaces ?

Réponse

Une surface est un élément 2D, la transition d'une surface à un solide est donc une ligne et des singularités peuvent survenir. Les moments m-y et m-x, notamment, causent ainsi des problèmes.

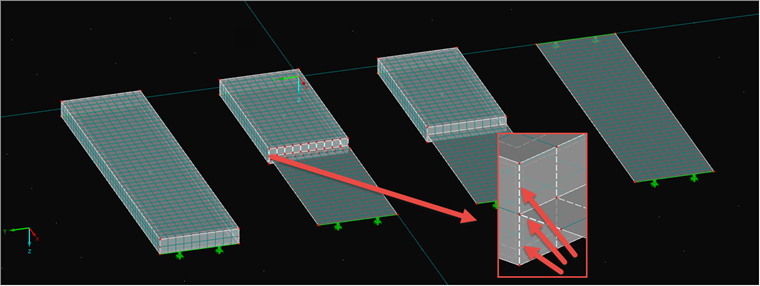

La meilleure façon d'effectuer cette transition est d'utiliser des barres rigides, comme le montre la Figure 1.

Dans cet exemple, les barres rigides couvrent la hauteur ainsi que l'épaisseur de la surface et permettent ainsi d'introduire correctement le moment dans le solide. De plus, les barres rigides doivent saillir de la surface : la profondeur a été sélectionnée pour être la moitié de l'épaisseur de la surface.

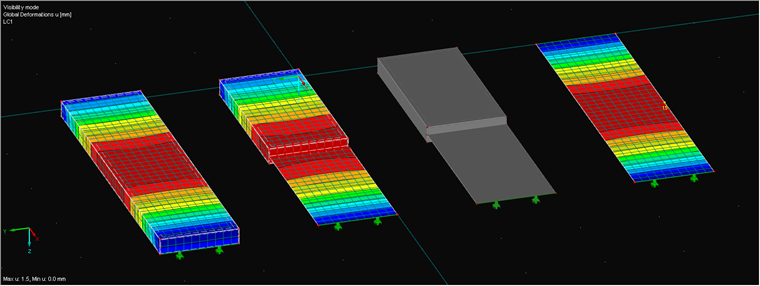

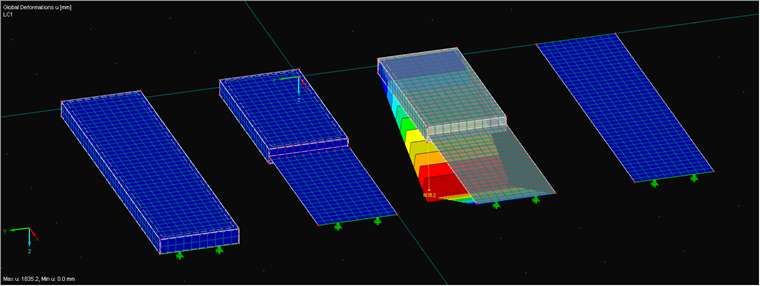

La Figure 02 montre les résultats du calcul. Le modèle sans les barres rigides présente une grande déformation, qui illustre cet effet. Le modèle avec les barres rigides présente cependant dans certains cas la même déformation que le modèle uniquement constitué de surfaces ou de solides.

Mots-clés

Modélisation Volume Surface Transition Singularité
