FAQ 003470 ES

12. agosto 2019

Thomas Günthel Modelado | Estructura RFEM

¿Cuál es la mejor forma de transferir un esfuerzo entre sólidos y superficies?

Respuesta

Como una superficie es un elemento 2D y, por lo tanto, la transición de la superficie al sólido es una línea, aquí pueden aparecer singularidades. Por lo tanto, los momentos m-y y m-x pueden causar problemas.

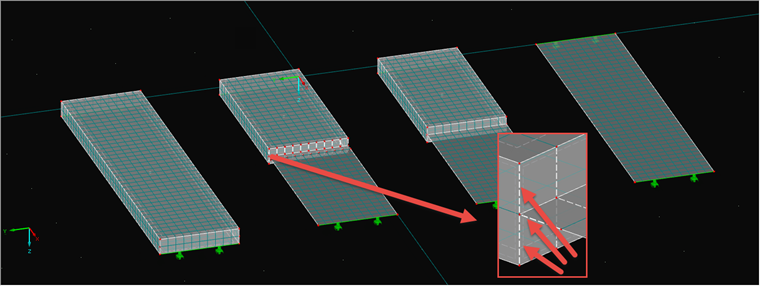

La mejor forma de crear la transición es usando barras rígidas, como se muestra en la figura 01.

En esta opción, las barras rígidas cubren la altura/espesor de la superficie y, de esta forma, aseguran que el momento se introduce limpiamente en el sólido. Además, las barras rígidas deben sobresalir en la superficie; la profundidad se ha seleccionado para que sea la mitad del grosor de la superficie.

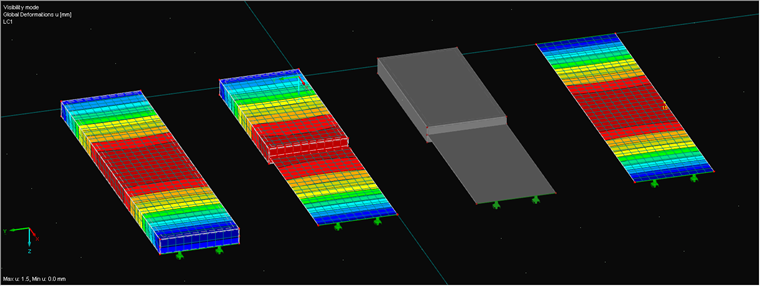

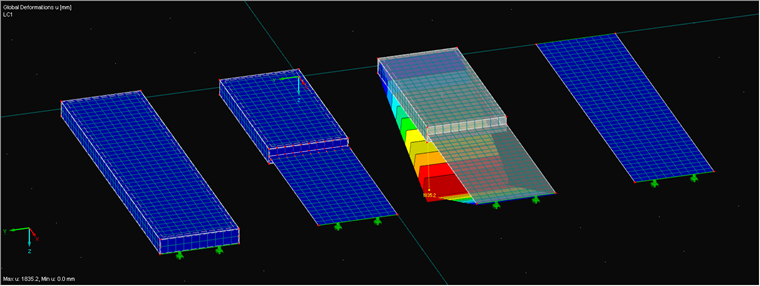

La figura 02 muestra los resultados del cálculo. El modelo sin las barras rígidas tiene una gran deformación, que ilustra el efecto. Sin embargo, el modelo con las barras rígidas muestra, en algunos casos, la misma deformación como el modelo puro de superficie o sólido.

Palabras clave

Modelado Volumen Superficie Transición Singularidad
