问题

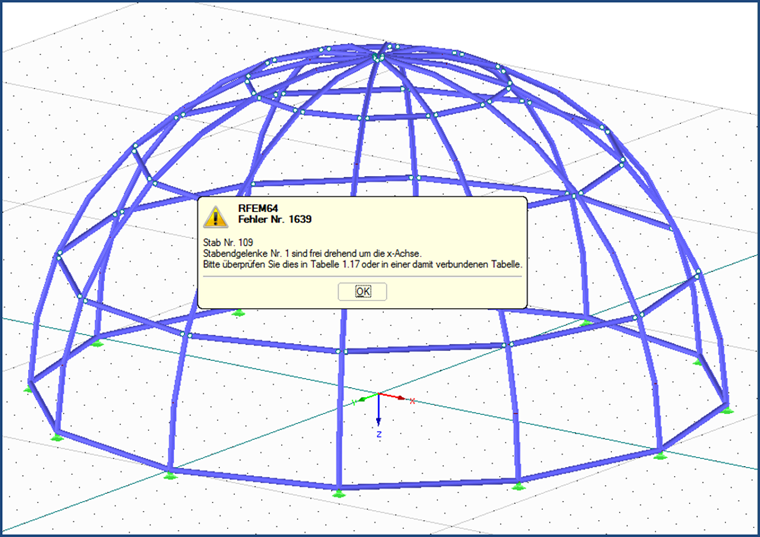

在计算过程中,我在 RFEM 中收到错误信息,错误编号为 1639,在 RSTAB 中显示错误编号为 1640“杆件编号 XY | | 杆端铰编号YZ可以绕x轴自由转动。 请在表 1.17(或 RSTAB 中的 1.7)或其他相关表格中进行检查。” 该如何解决?
回复:
实际上,仅当在两端的杆件上分配了能够绕x轴局部转动的杆端铰时,才会出现该错误信息。 因此,该杆件可以绕其自己的轴自由转动,并且不稳定。在自由度φx没有铰接的杆件端部分配一个新的释放。
