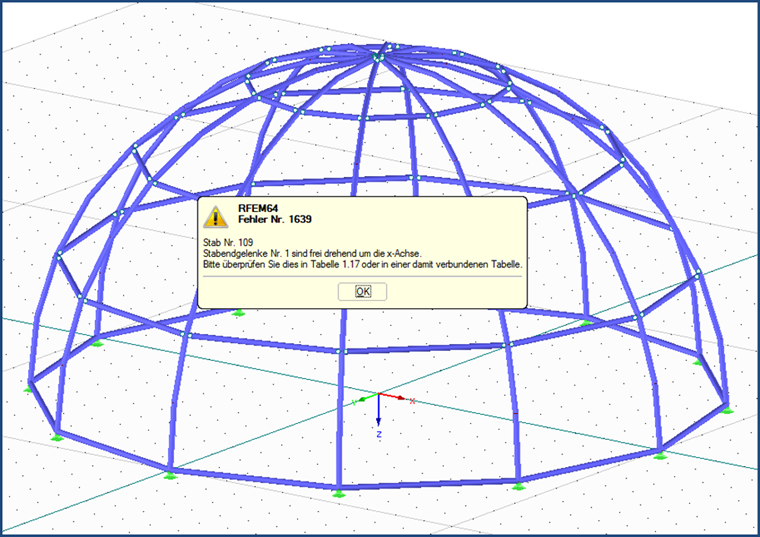

Lors du calcul, je reçois le message d'erreur n°1639 dans RFEM ou 1640 dans RSTAB : « La barre n° XY | et les articulations de barre n° YZ peuvent pivoter librement autour de l'axe x. Veuillez vérifier cela dans le tableau 1.17 (ou 1.7 dans RSTAB) ou dans un autre tableau connexe ». Comment résoudre ce problème ?

Q: Lors du calcul, je reçois le message d'erreur n°1639 dans RFEM ou 1640 dans RSTAB : « La barre n° XY | et les articulations de barre n° YZ peuvent pivoter librement autour de l'axe x. Veuillez vérifier cela dans le tableau 1.17 (ou 1.7 dans RSTAB) ou dans un autre tableau connexe ». Comment résoudre ce problème ?

Ce message d'erreur apparaît uniquement si une libération a été assignée aux deux extrémités d'une barre, ce qui permet une rotation autour de l'axe x local. Ainsi, la barre peut tourner librement autour de son axe et est donc instable.Assignez une nouvelle articulation à l'une des extrémités de barre où le degré de liberté ϕx n'est pas articulé.

Question

Lors du calcul, je re&#231;ois le message d'erreur n&#176;1639 dans RFEM ou 1640 dans RSTAB : &#171; La barre n&#176; XY | et les articulations de barre n&#176; YZ peuvent pivoter librement autour de l'axe x. Veuillez v&#233;rifier cela dans le tableau 1.17 (ou 1.7 dans RSTAB) ou dans un autre tableau connexe &#187;. Comment r&#233;soudre ce probl&#232;me ?

Accepted Answer

Ce message d'erreur appara&#238;t uniquement si une lib&#233;ration a &#233;t&#233; assign&#233;e aux deux extr&#233;mit&#233;s d'une barre, ce qui permet une rotation autour de l'axe x local. Ainsi, la barre peut tourner librement autour de son axe et est donc instable.Assignez une nouvelle articulation &#224; l'une des extr&#233;mit&#233;s de barre o&#249; le degr&#233; de libert&#233; ϕx n'est pas articul&#233;.

Message d'erreur 1639/1640 pour la rotation libre autour de l'axe x
