Během výpočtu se v programu RFEM zobrazí chybové hlášení s chybou č. 1639 nebo v programu RSTAB s chybou č. 1640: "Prut č. XY a | Stabendgelenke Nr. YZ sind frei drehend um die x-Achse. Bitte überprüfen Sie dies in Tabelle 1.17 (beziehungsweise 1.7 in RSTAB) oder in einer damit verbundenen Tabelle". Jak mohu tento problém vyřešit

Q: Během výpočtu se v programu RFEM zobrazí chybové hlášení s chybou č. 1639 nebo v programu RSTAB s chybou č. 1640: "Prut č. XY a | Stabendgelenke Nr. YZ sind frei drehend um die x-Achse. Bitte überprüfen Sie dies in Tabelle 1.17 (beziehungsweise 1.7 in RSTAB) oder in einer damit verbundenen Tabelle". Jak mohu tento problém vyřešit

Toto chybové hlášení se ve skutečnosti zobrazí pouze v případě, že prutu na obou koncích byl přiřazen kloub na konci prutu, který umožňuje otáčení okolo lokální osy x. Prut se tak může volně otáčet okolo své vlastní osy, a proto je nestabilní.Jednomu z konců prutu přiřaďte nový kloub, u kterého stupeň volnosti ϕx není kloubový.

Question

Během v&#253;počtu se v programu RFEM zobraz&#237; chybov&#233; hl&#225;šen&#237; s chybou č. 1639 nebo v programu RSTAB s chybou č. 1640: "Prut č. XY a | Stabendgelenke Nr. YZ sind frei drehend um die x-Achse. Bitte &#252;berpr&#252;fen Sie dies in Tabelle 1.17 (beziehungsweise 1.7 in RSTAB) oder in einer damit verbundenen Tabelle". Jak mohu tento probl&#233;m vyřešit

Accepted Answer

Toto chybov&#233; hl&#225;šen&#237; se ve skutečnosti zobraz&#237; pouze v př&#237;padě, že prutu na obou konc&#237;ch byl přiřazen kloub na konci prutu, kter&#253; umožňuje ot&#225;čen&#237; okolo lok&#225;ln&#237; osy x. Prut se tak může volně ot&#225;čet okolo sv&#233; vlastn&#237; osy, a proto je nestabiln&#237;.Jednomu z konců prutu přiřaďte nov&#253; kloub, u kter&#233;ho stupeň volnosti ϕx nen&#237; kloubov&#253;.

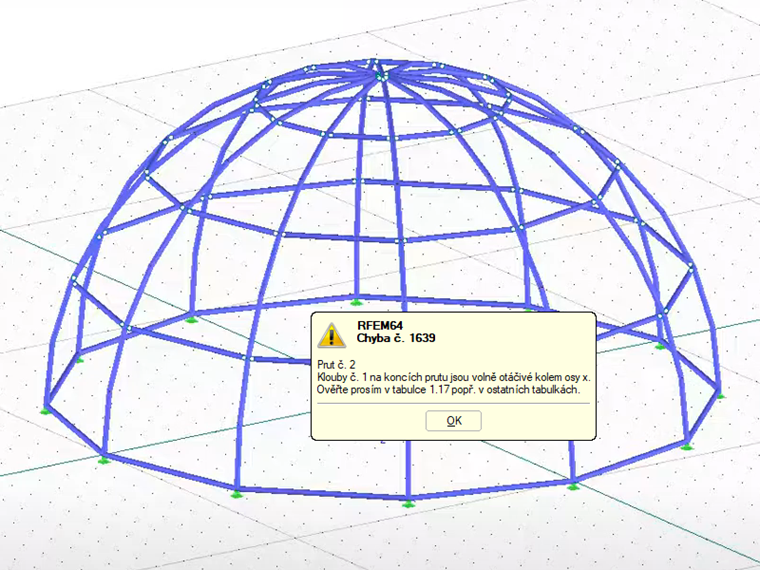

Chybové hlášení 1639/1640 pro volné natočení okolo osy x
