在定义端板时是否可以避免底部延伸,并且可以设置单斜角坡口焊缝? 如果不是,扩展名的大小是多少?

回答

在FRAME-JOINT Pro附加模块的开发过程中,引入了底部端板扩展部分,因为它可以改善压缩力在柱子中的荷载传递。

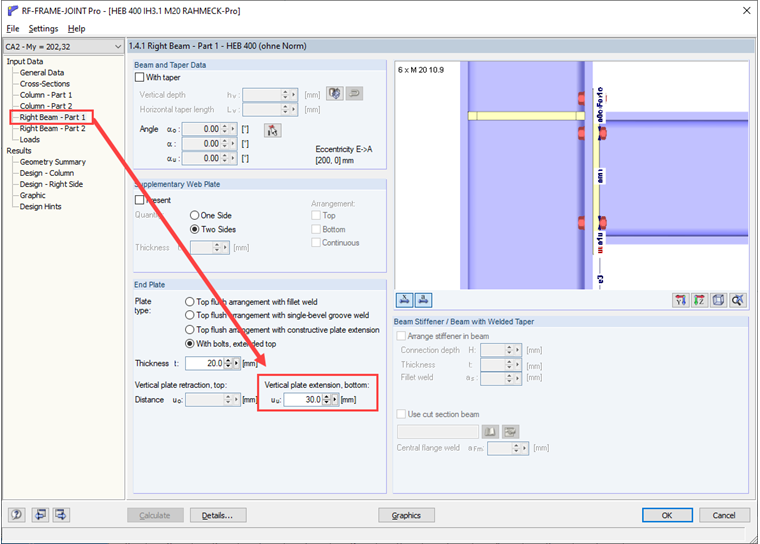

不能取消激活扩展,其最小尺寸定义如下:
uu = max
  • 端板厚度
  • √2*下翼缘焊缝
  • 用于端板高度<200 mm→最小10 mm
  • 端板高度> 200 <400 mm→最小20 mm
  • 端板高度> 400→最小30 mm

关键词

端板延伸 U 单斜坡口焊缝 垂直板延伸 底部
