Est-il possible d'éviter une extension lors de la définition de la platine d'about et d'entrer une soudure d'angle simple ? Sinon, quelle est la taille de l'extension ?

Réponse

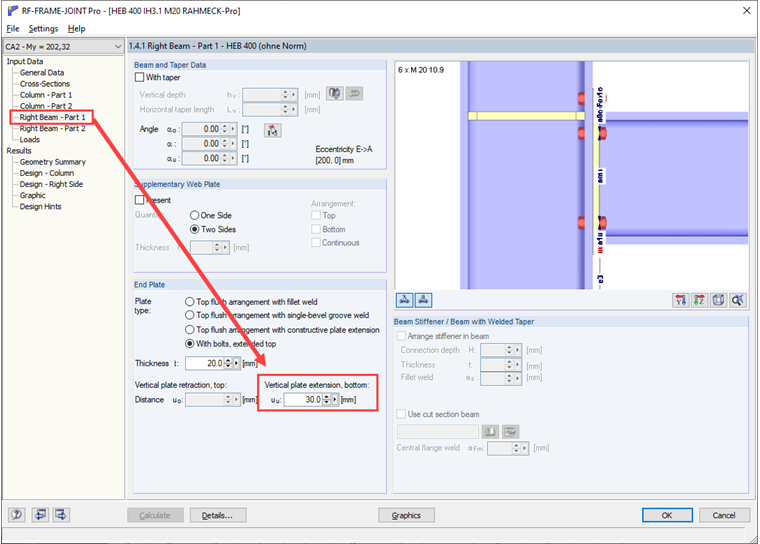

L'extension inférieure de la platine a été définie lors du développement du module additionnel FRAME-Joint Pro, car elle permet d'améliorer le transfert des forces de compression dans le poteau.
Il n'est pas possible de désactiver l'extension et ses dimensions minimales sont définies comme suit :
uu = max
  • Épaisseur de la platine d'about
  • √2 * soudure de la semelle inférieure
  • pour une hauteur de la platine d'about <200 mm → min 10 mm
  • pour une hauteur de la platine d'about > 200 < 400 mm → min 20 mm
  • pour une hauteur de la platine d'about > 400 → min 30 mm
