Estensione della piastra d'estremità e saldatura a trave singola quando si definisce una piastra d'estremità

È possibile evitare la parte inferiore estesa quando si definisce una piastra d'estremità e disporre una saldatura della scanalatura a smusso singolo? Falls nicht, wonach richten sich die Größe des Überstandes?

Risposta:

Durante lo sviluppo del modulo aggiuntivo FRAME‑JOINT Pro, è stata introdotta l'estensione della piastra di estremità inferiore, in quanto migliora il trasferimento del carico della forza di compressione nella colonna.

Die Deaktivierung des Überstandes ist nicht möglich und die Mindestabmessung des Überstandes ist wie folgt festgelegt:
uu = max

  • Spessore piastra di estremità
  • √2 * unterste Flanschnaht
  • bei Stirnplattenhöhen < 200 mm → min 10 mm
  • bei Stirnplattenhöhen > 200 < 400 mm → min 20 mm
  • bei Stirnplattenhöhen > 400 → min 30 mm
FAQ 004166
IT-US | Bandiera FAQ
[IT] FAQ 004166 | È possibile evitare il fondo esteso quando si definisce una piastra di estremità e disporre ...

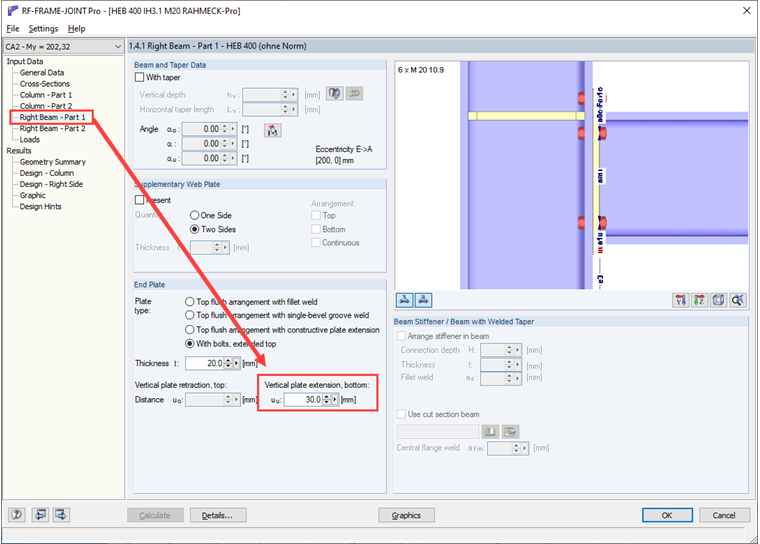

Estensione verticale della piastra, inferiore
