回复:

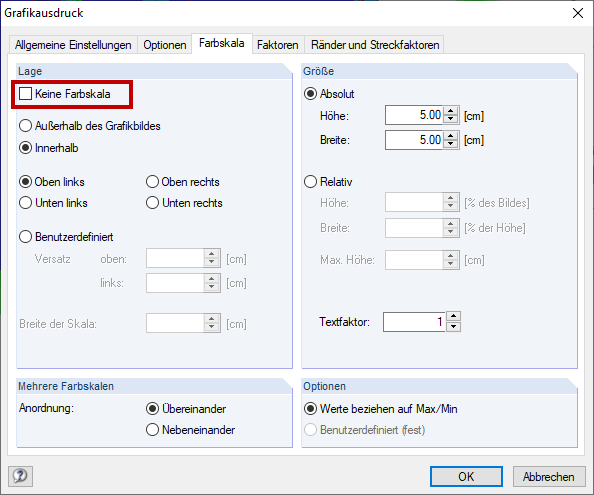

在打印报告中打印图形时,可以在“色阶”选项卡中选择色阶的位置。 此外,可以在相同的对话框中调整色阶的大小。 如果取消选择“无色阶”复选框(图01),则显示在打印报告中的图形中。

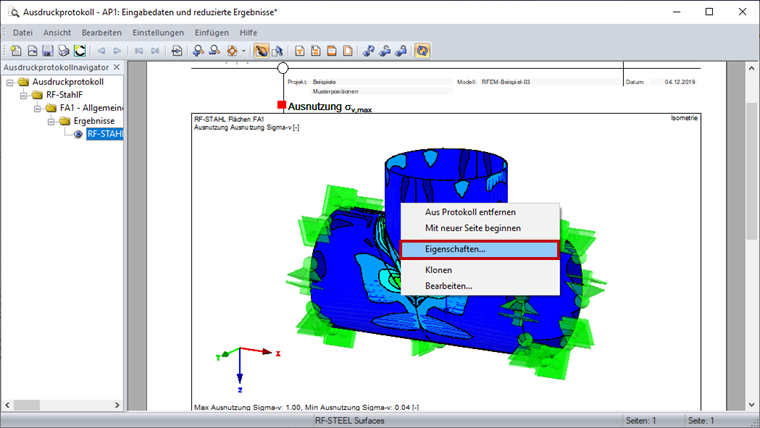

如果在打印报告中插入的图形没有色阶,那么可以追溯显示色阶。 用鼠标右键点击图片。 然后在右键菜单(图02)中选择属性,打开“色阶”选项卡。 您也可以在这里编辑色阶的位置和大小。
