回复:

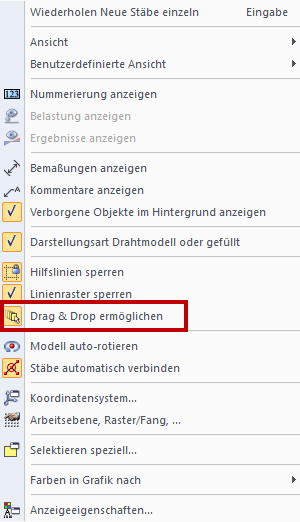

RFEM和RSTAB中的快速拖放操作非常有效。 首先必须在右键菜单(图01)中激活该选项。
如果在工作窗口中点击始端或末端节点附近的杆件或线,则可以图形方式快速定义新的连接点。
但是,如果在中间三分之一位置抓住到杆件或线的情况下,只需将元素移动到新的位置即可。
如果同时按下“ Ctrl”键,则会复制已标记的单元。

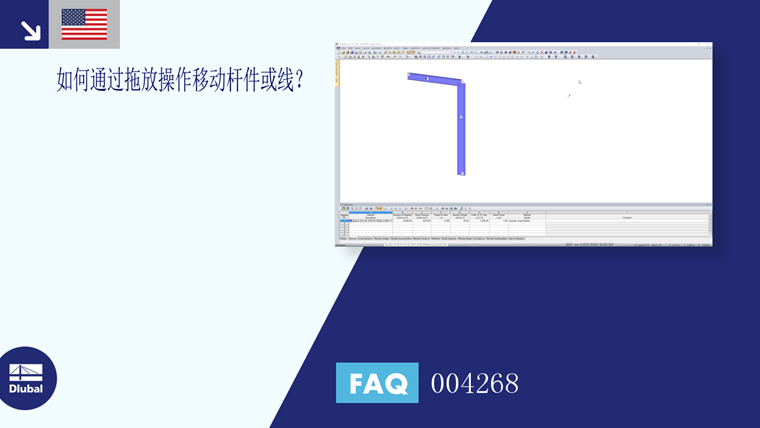

首先,视频演示了如何将杆件2的柱头从节点2移到节点4。 然后,该图显示了将杆件2移动到新位置。
