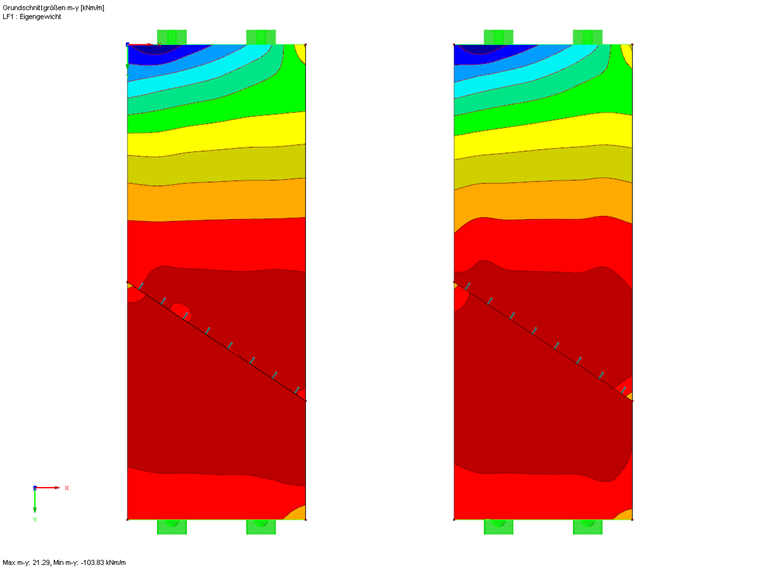

是的,是否划分面会产生影响。
如果设置了线铰的线只被积分到面上而不被划分,那么 RFEM 与将面划分为多个面的方法不同。
对于只集成到面上的线,减小单元第一行的刚度以近似于线的铰。
在应用部分面时,线铰在内部通过线释放来实现,以便可以更精确地建模。

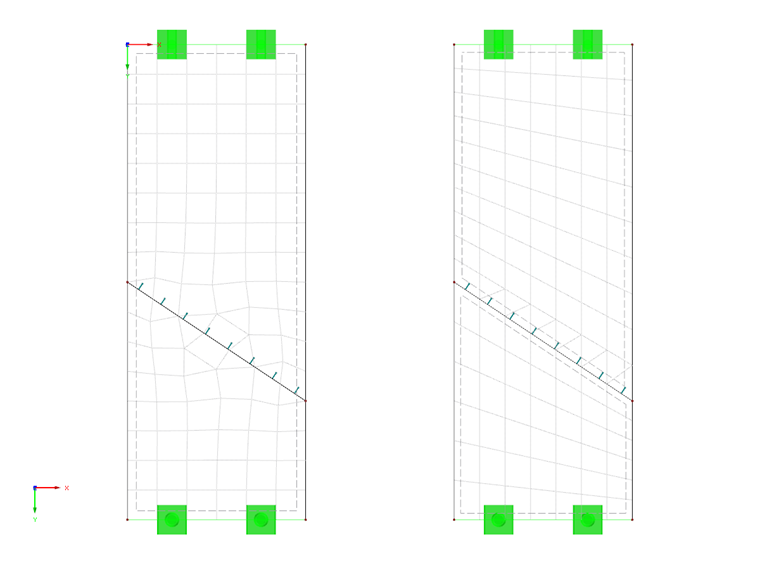

此外,在比较中还必须检查有限元网格。 根据面的几何形状和有限元网格的大小,有限元网格可能会有很大差异,因此除了计算方法不同外,结果也可能存在差异。 在这种情况下,如有必要,可以通过有限元网格细化来近似有限元网格。
是的,是否划分面会产生影响。
如果设置了线铰的线只被积分到面上而不被划分,那么 RFEM 与将面划分为多个面的方法不同。
对于只集成到面上的线,减小单元第一行的刚度以近似于线的铰。
在应用部分面时,线铰在内部通过线释放来实现,以便可以更精确地建模。
此外,在比较中还必须检查有限元网格。 根据面的几何形状和有限元网格的大小,有限元网格可能会有很大差异,因此除了计算方法不同外,结果也可能存在差异。 在这种情况下,如有必要,可以通过有限元网格细化来近似有限元网格。
