He introducido una bisagra de línea dentro de una superficie. ¿Importa si la superficie en la bisagra de la línea está dividida o no? He notado algunas diferencias en los resultados.

Respuesta

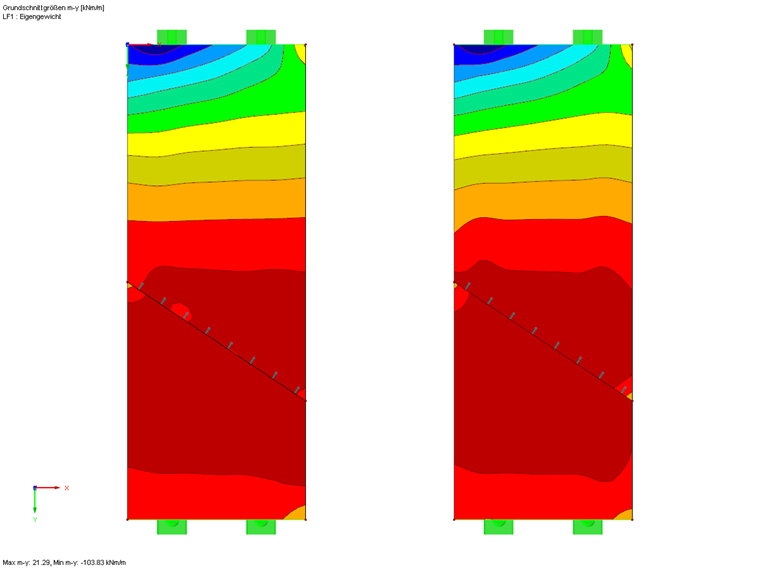

Sí, hace una diferencia si la superficie está dividida o no.

Si la línea con la articulación de línea dispuesta sobre ella solo está integrada en la superficie y la superficie no está dividida, el solucionador RFEM utiliza un método de cálculo diferente que para una superficie dividida en superficies parciales.

Para una línea que solo está integrada en una superficie, la rigidez de la primera fila de elementos se reduce para aproximar la articulación de la línea.

Al aplicar superficies parciales, la articulación de la línea se implementa internamente por medio de liberaciones de línea para que la articulación se pueda modelar con mayor precisión.

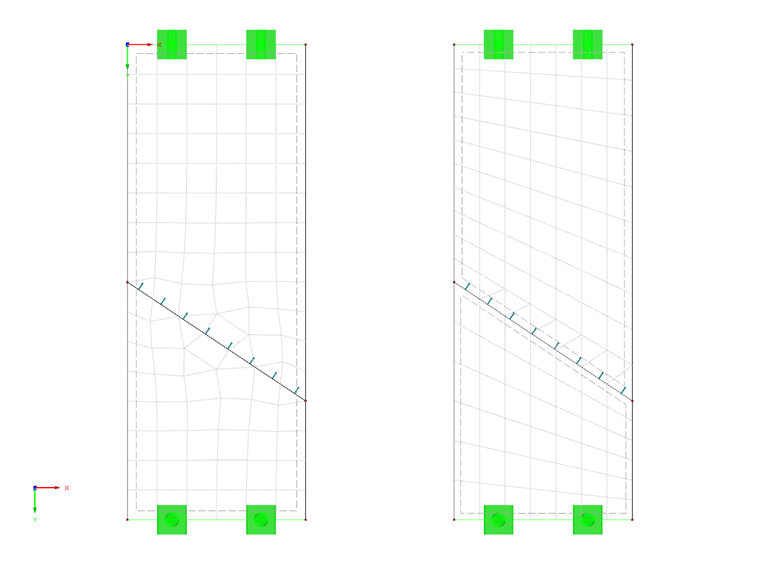

Además, también es necesario comprobar la malla FE en esta comparación. Dependiendo de la geometría de las superficies y el tamaño de la malla FE establecida, la malla FE puede desviarse significativamente, por lo que puede haber desviaciones de los resultados además de los diferentes métodos de cálculo. En este caso, la malla FE se puede aproximar mediante refinamientos de malla FE, si es necesario.
