Frage

Ich habe ein Liniengelenk innerhalb einer Fläche eingegeben. Macht es einen Unterschied, ob die Fläche an dem Liniengelenk unterteilt ist oder nicht? Ich habe nämlich Ergebnisunterschiede festgestellt.


Antwort:

Es macht einen Unterschied, ob die Fläche unterteilt ist oder nicht.

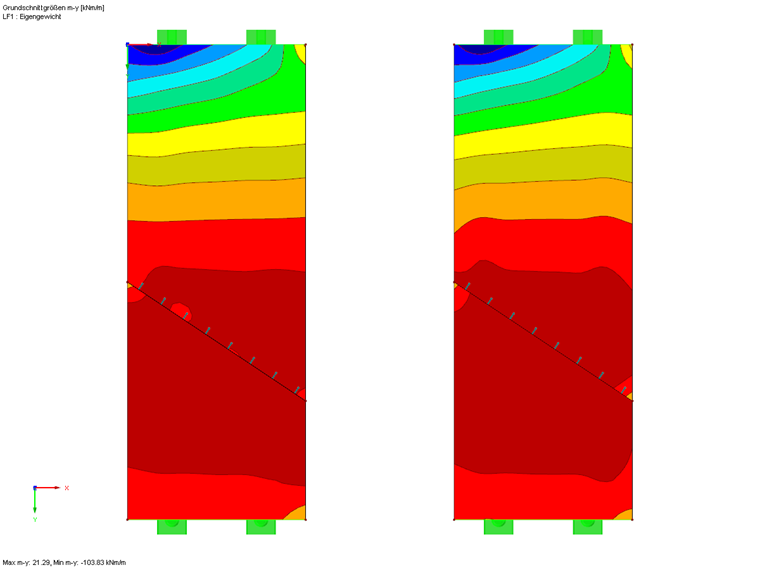

Wenn die Linie, an welcher das Liniengelenk angeordnet wurde, nur in die Fläche integriert und die Fläche nicht unterteilt ist, dann wird im RFEM-Solver - im Gegensatz zu einer in Teilflächen unterteilten Fläche ein - anderer Ansatz verwendet.

Bei einer Linie, die lediglich in eine Fläche integriert wird, wird die Steifigkeit der ersten Elementreihe reduziert, um das Liniengelenk näherungsweise abzubilden.

Bei dem Ansatz von Teilflächen, wird das Liniengelenk solver-intern mittels Linienfreigaben realisiert, wodurch das Gelenk genauer abgebildet werden kann.

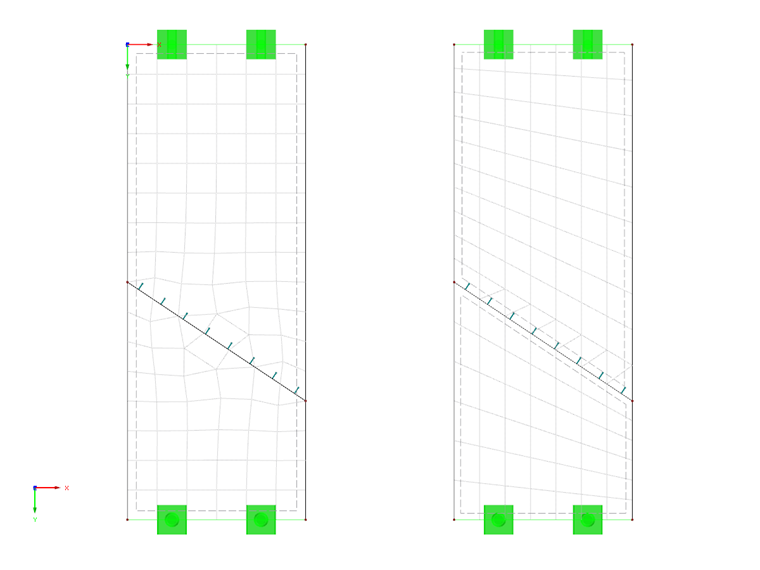

Außerdem sollte bei diesem Vergleich auch das FE-Netz kontrolliert werden. Das FE-Netz kann - abhängig von der Geometrie der Flächen und der eingestellten FE-Netzgröße - stark abweichen, sodass zusätzlich zu den unterschiedlichen Ansätzen in der Berechnung, Ergebnisabweichungen resultieren können. In diesem Fall lässt sich das FE-Netz ggf. durch FE-Netzverdichtungen annähern.
