问题
出现一条错误消息,指出未找到 CTL.dlp 文件。 我该怎么办?
回复:

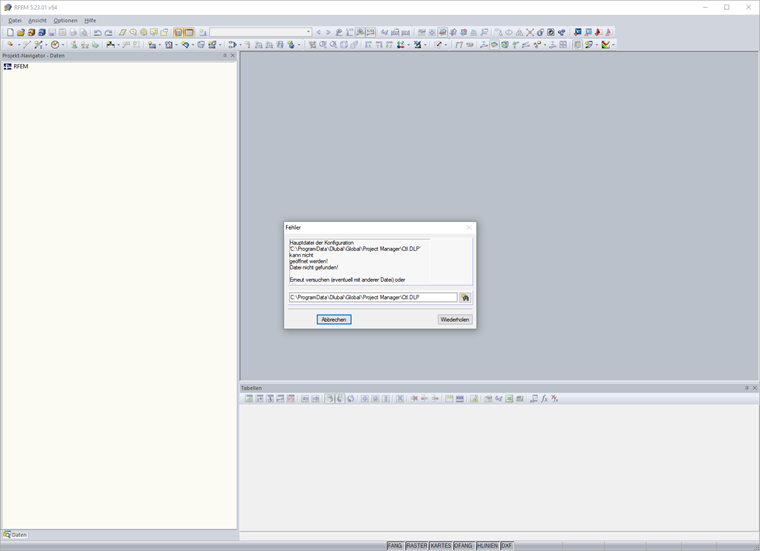

块管理器的文件默认为 CTL.dlp,位于 C:\ProgramData\Dlubal\Global\Project Manager\文件夹中。如果文件损坏或被阻止(例如被病毒扫描程序损坏),则会显示如图所示的错误。 在这种情况下,建议您调整病毒扫描程序的'筛选设置。

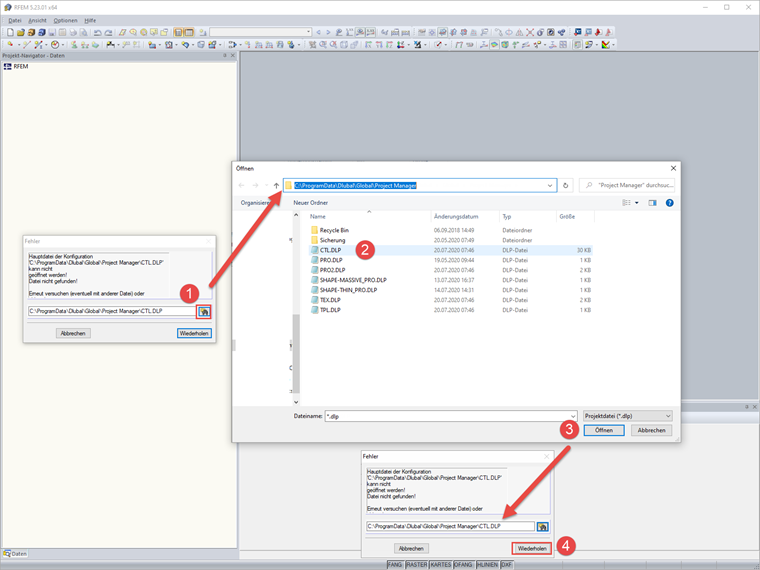

要修复该错误,请在指定路径中搜索文件。 如果有,请选择该对话框,点击[打开]确认打开该对话框。 现在点击[重复]确认错误信息。 块管理器应该会像往常一样打开。
如果文件已损坏或找不到,请在此常见问题解答下方的“下载”下下载 CTL.dlp,并将其复制到默认路径,然后再次尝试选择。
