可以通过一种方法来实施项目以达到预期的结果。 我们现有的结构在没有安装假天花板的情况下变形如下。
我们使用现有的结构和拖放功能,以及在按住 Ctrl 键的同时复制单元来快速建模。 确保正确显示现有的固定连接非常重要。 在该示例中只显示一个工作流程,以便严格建模柱和板之间的连接。 底部的柱子通过使用柱在 Z 方向上的支座...功能进行建模。
活动天花板不应将任何荷载传递到现有的连续柱上。

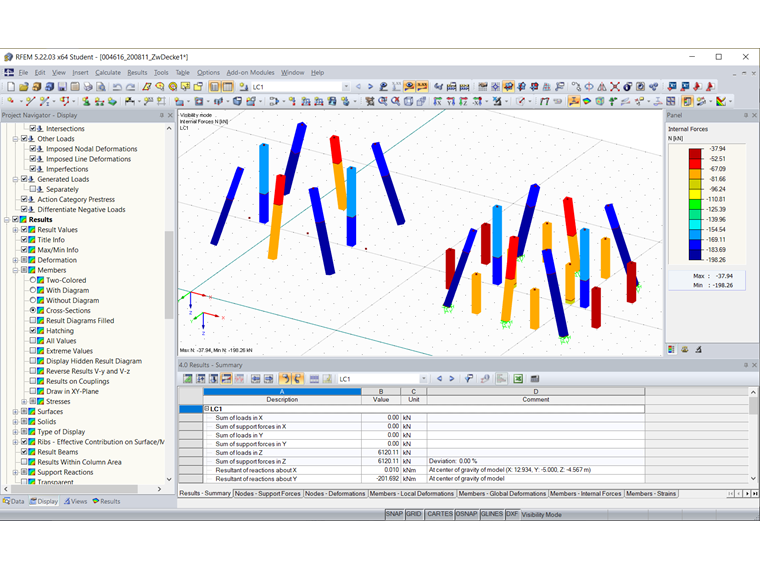

要比较这两个模型,您可以使用在一个文件中建模的两个子结构来评估结果。

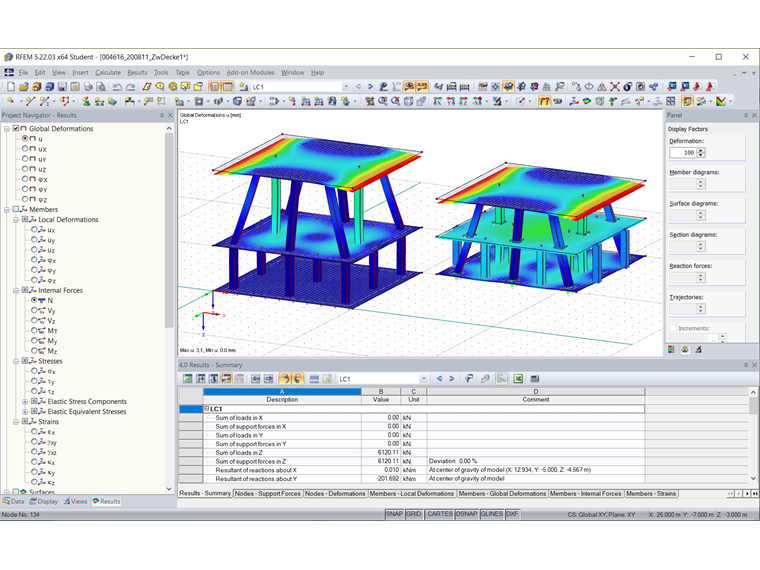

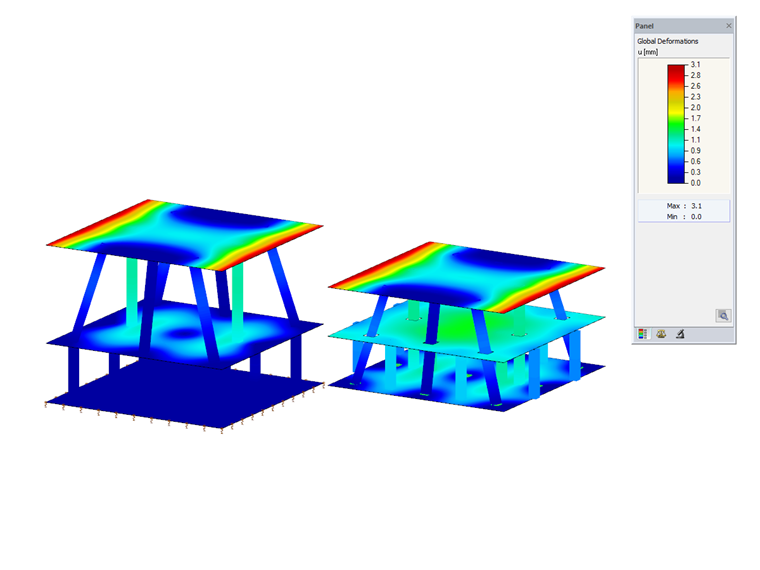

可以通过一种方法来实施项目以达到预期的结果。 我们现有的结构在没有安装假天花板的情况下变形如下。
我们使用现有的结构和拖放功能,以及在按住 Ctrl 键的同时复制单元来快速建模。 确保正确显示现有的固定连接非常重要。 在该示例中只显示一个工作流程,以便严格建模柱和板之间的连接。 底部的柱子通过使用柱在 Z 方向上的支座...功能进行建模。
活动天花板不应将任何荷载传递到现有的连续柱上。
要比较这两个模型,您可以使用在一个文件中建模的两个子结构来评估结果。
