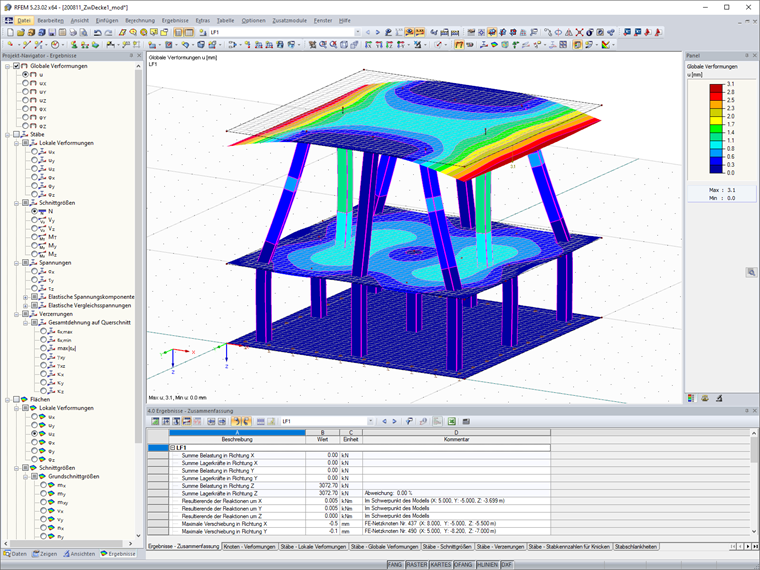

Ich möchte hier nur eine Möglichkeit vorstellen, wie Sie Ihr Vorhaben umsetzen können, sodass Sie zu einem Ergebnis kommen. Unsere bestehende Struktur verformt sich ohne Zwischendecke wie folgt.
Wir nutzen die vorhandene Struktur und auch die Drag & Drop Funktion sowie das Kopieren von Elementen mit gedrückter STRG-Taste, um zügig zu modellieren. Dabei ist darauf zu achten, dass vorhandene gelenkige Anschlüsse richtig abgebildet werden. In diesem Beispiel soll lediglich ein Workflow dargestellt werden, sodass die Anschlüsse zwischen Stützen und Decken biegesteif modelliert werden. Die unteren Stützen werden als Knotenlager mit der Funktion Stütze in Z... abgebildet.

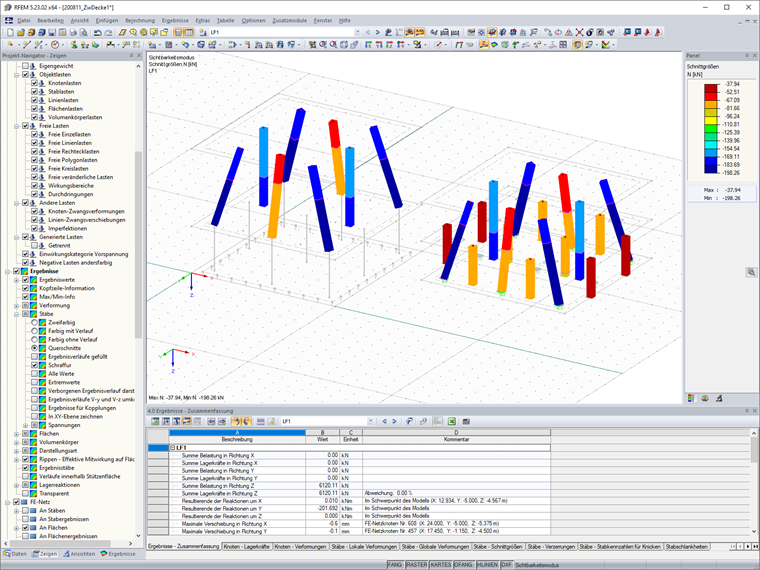

Die Zwischendecke soll Ihre Lasten nicht an die vorhandenen, durchgehenden Stützen weiterleiten.

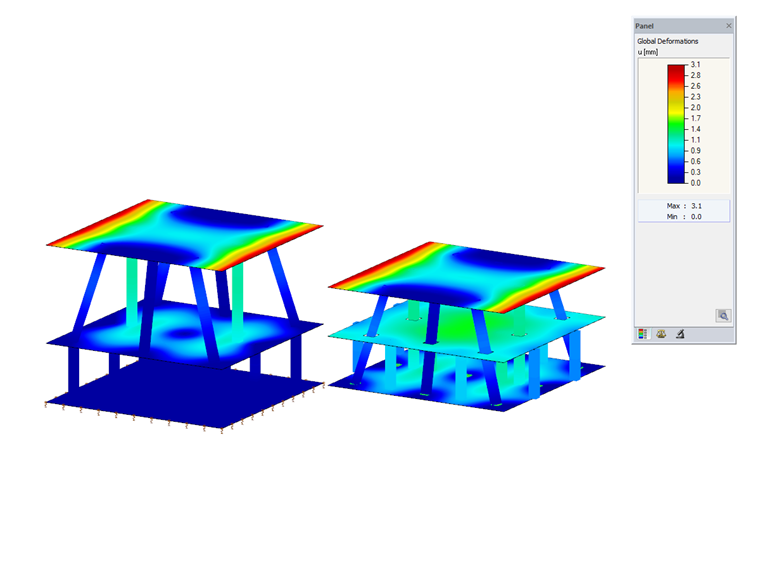

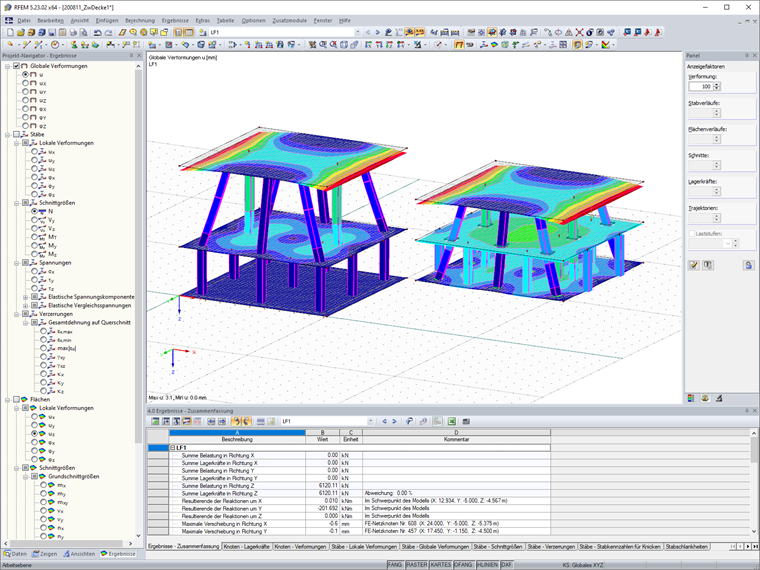

Für den Vergleich der beiden Modelle können Sie die Ergebnisse durch die beiden - in einer Datei modellierten - Teilsysteme bewerten.
