Me gustaría ampliar una estructura existente con un falso techo que no está conectado a las columnas existentes. ¿Cómo puedo modelarlo?

Question

Accepted Answer

Hay una manera de cómo puede implementar su proyecto para lograr un resultado. Nuestra estructura existente se deforma sin un falso techo de la siguiente manera.

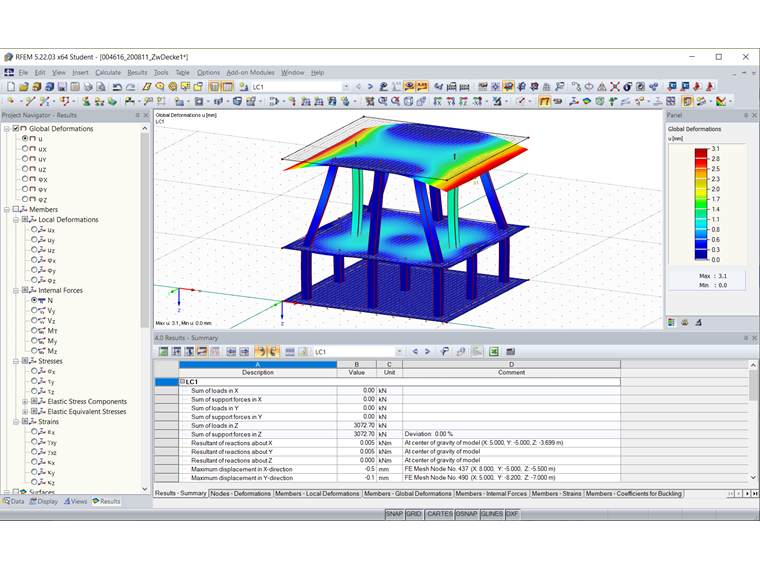

Figura 01 - Modelado previo

Utilizamos la estructura existente y la función de arrastrar y soltar , así como también copiar los elementos mientras presionamos la tecla CTRL para un modelado rápido. Es importante asegurarse de que las conexiones ancladas existentes se visualicen correctamente. En este ejemplo, solo se debe mostrar un flujo de trabajo para que las conexiones entre pilares y losas se modelen rígidamente. Las columnas inferiores se modelan como apoyos en nudo utilizando la función Columna en Z ...

El falso techo no debería transferir ninguna carga a las columnas continuas existentes.

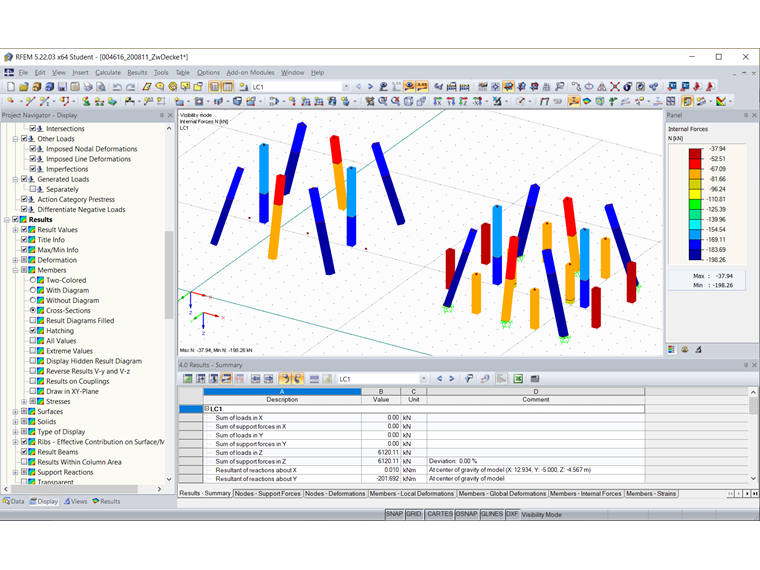

Figura 02 - Fuerza axial en columnas

Para comparar ambos modelos, puede evaluar los resultados utilizando dos subestructuras modeladas en un archivo.

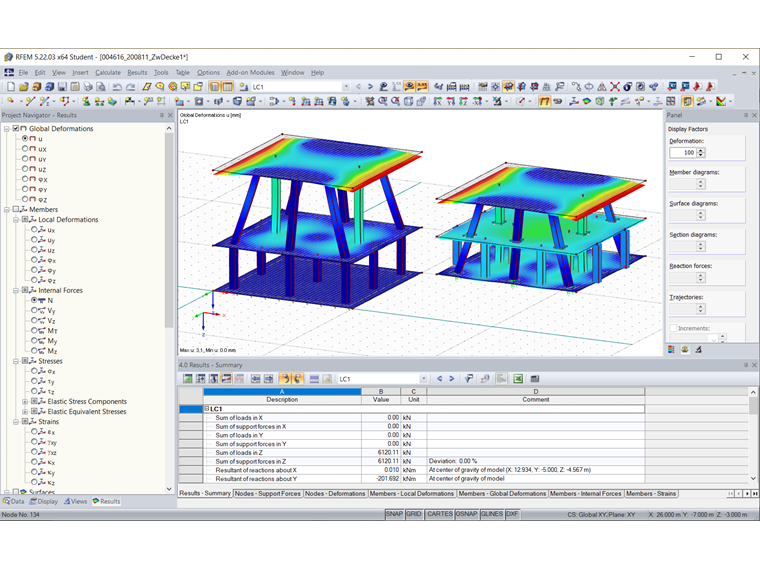

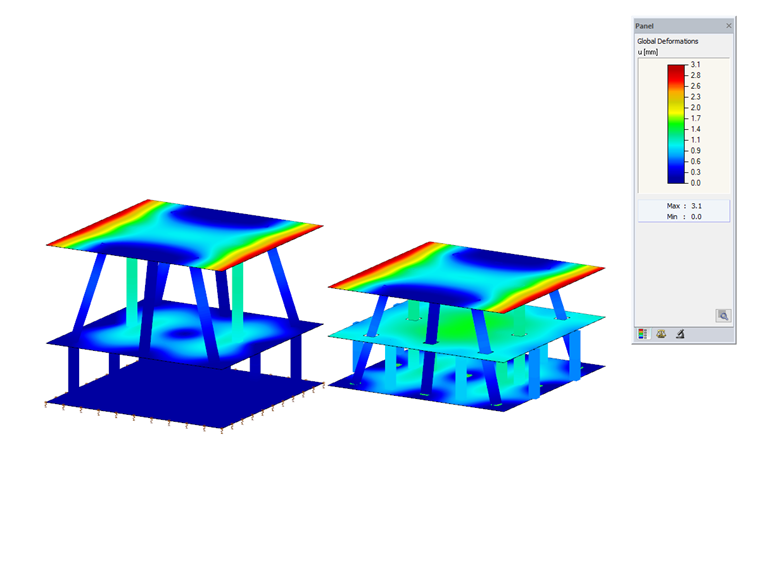

Figura 03 - Deformación de dos subestructuras
