Odpověď:

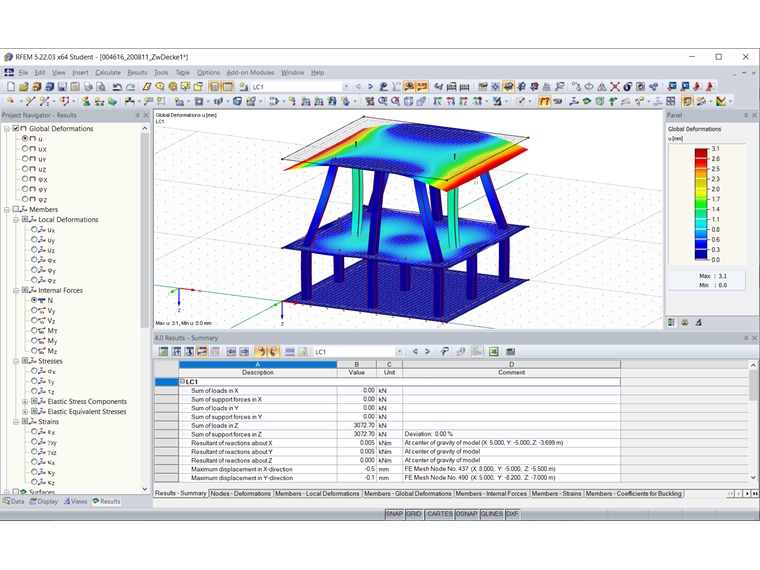

Chtěl bych zde představit jeden způsob, jak můžete realizovat Váš záměr, abyste dosáhli požadovaného výsledku. Náš stávající model se bez mezilehlé stropní desky deformuje následujícím způsobem.
Pro rychlé modelování použijeme stávající konstrukci a funkci Drag & Drop a kopírujeme prvky se stisknutou klávesou Ctrl. Je důležité zajistit, aby existující kloubové přípoje byly správně zobrazeny. V tomto příkladu je představený pouze postup, kde jsou přípoje mezi sloupy a deskami modelovány jako tuhé. Die unteren Stützen werden als Knotenlager mit der Funktion Stütze in Z... abgebildet.

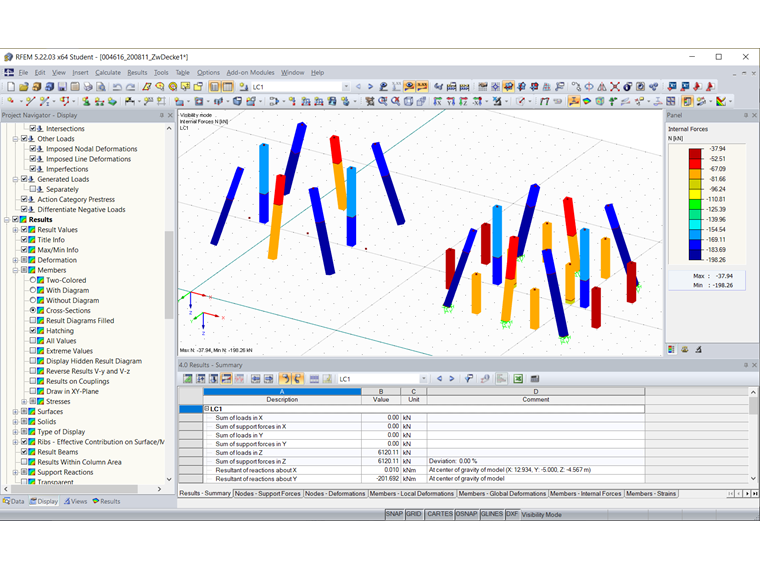

Mezilehlá stropní deska by neměla přenášet zatížení do stávajících průběžných sloupů.

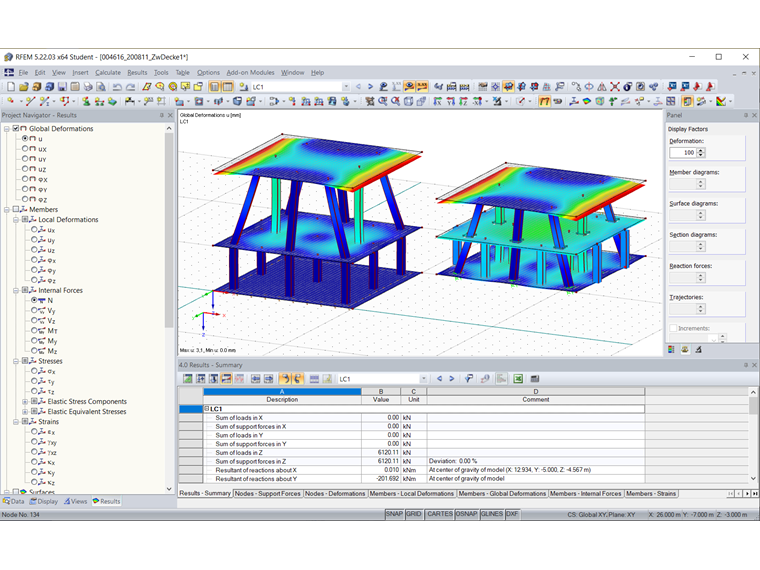

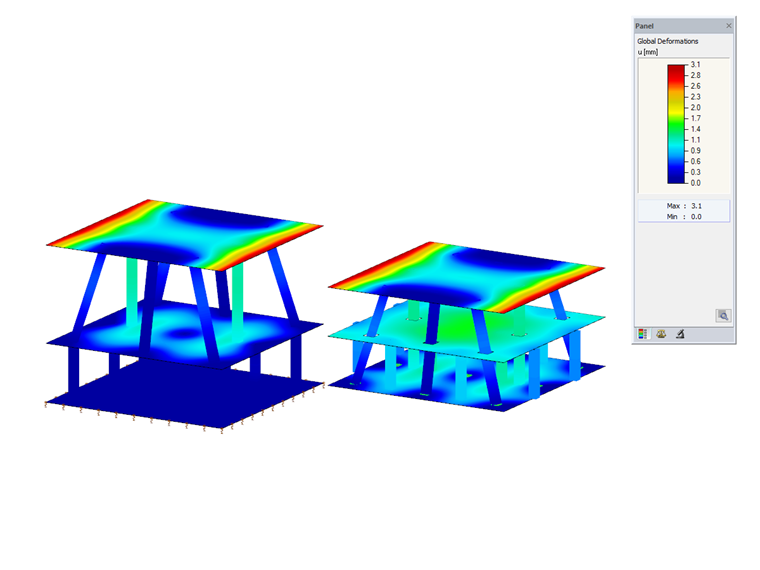

Pro porovnání obou modelů můžete vyhodnotit výsledky pomocí obou dílčích systémů namodelovaných v jednom souboru.
